Opción 2B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Extraordinaria 2025
Tema: Perspectiva cónica frontal de una distribución en planta · Del examen Extraordinaria (2025)
Enunciado

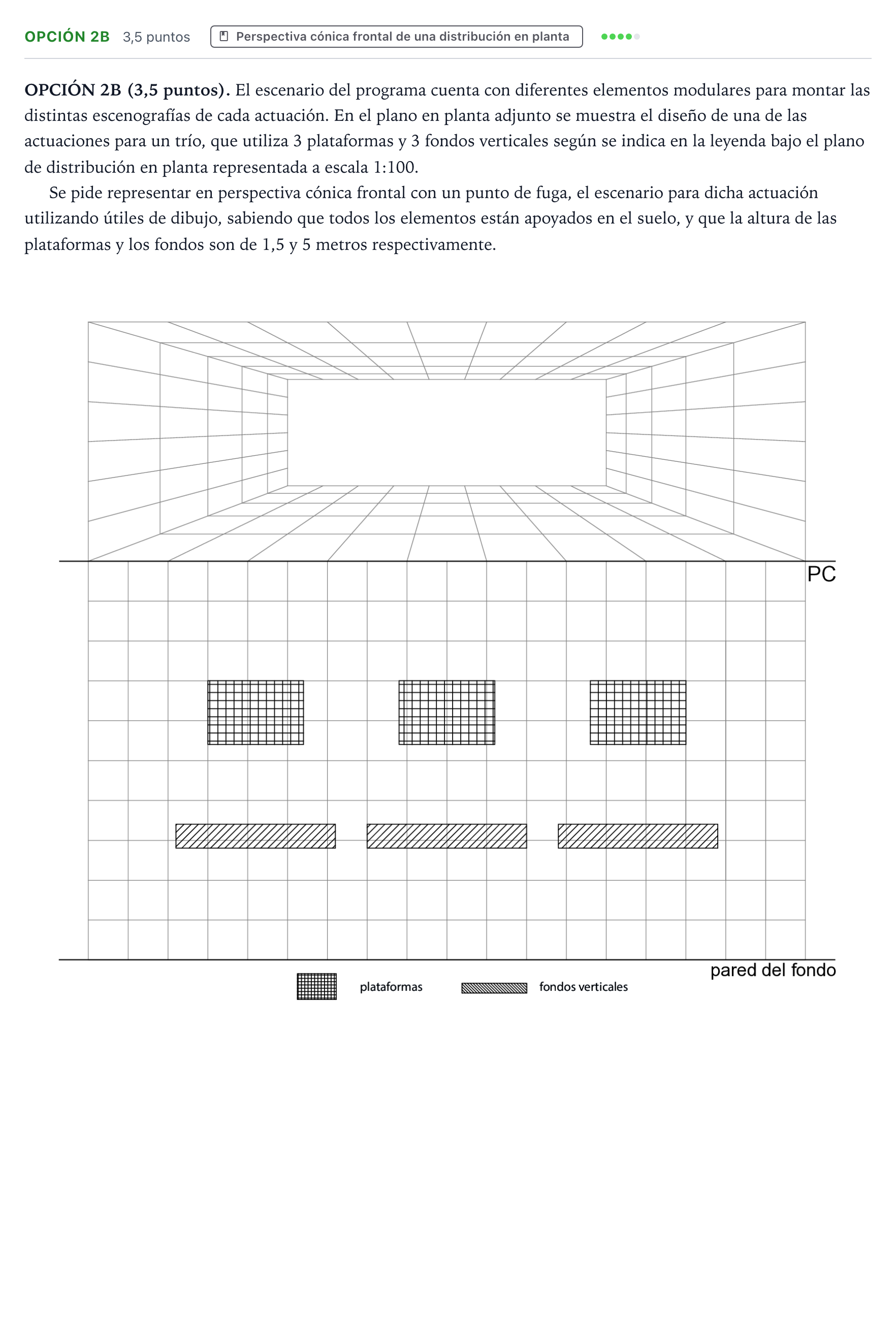

OPCIÓN 2B (3,5 puntos). El escenario del programa cuenta con diferentes elementos modulares para montar las distintas escenografías de cada actuación. En el plano en planta adjunto se muestra el diseño de una de las actuaciones para un trío, que utiliza 3 plataformas y 3 fondos verticales según se indica en la leyenda bajo el plano de distribución en planta representada a escala 1:100.
Se pide representar en perspectiva cónica frontal con un punto de fuga, el escenario para dicha actuación utilizando útiles de dibujo, sabiendo que todos los elementos están apoyados en el suelo, y que la altura de las plataformas y los fondos son de 1,5 y 5 metros respectivamente.
Solución
Según los criterios oficiales de corrección
Representar en perspectiva cónica frontal con un punto de fuga, el escenario para dicha actuación utilizando útiles de dibujo, sabiendo que todos los elementos están apoyados en el suelo, y que la altura de las plataformas y los fondos son de 1,5 y 5 metros respectivamente.
Solución: Construcción en perspectiva cónica frontal con determinación del punto de fuga y puntos métricos/distancia. Traslado en perspectiva de la retícula de la planta situando las 3 plataformas cuadradas y los 3 fondos rectangulares en sus posiciones correspondientes. Levantamiento de alturas: plataformas con altura proporcional a 1,5 m y fondos verticales con altura proporcional a 5 m (a escala 1:100).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
