Opción 2B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2026

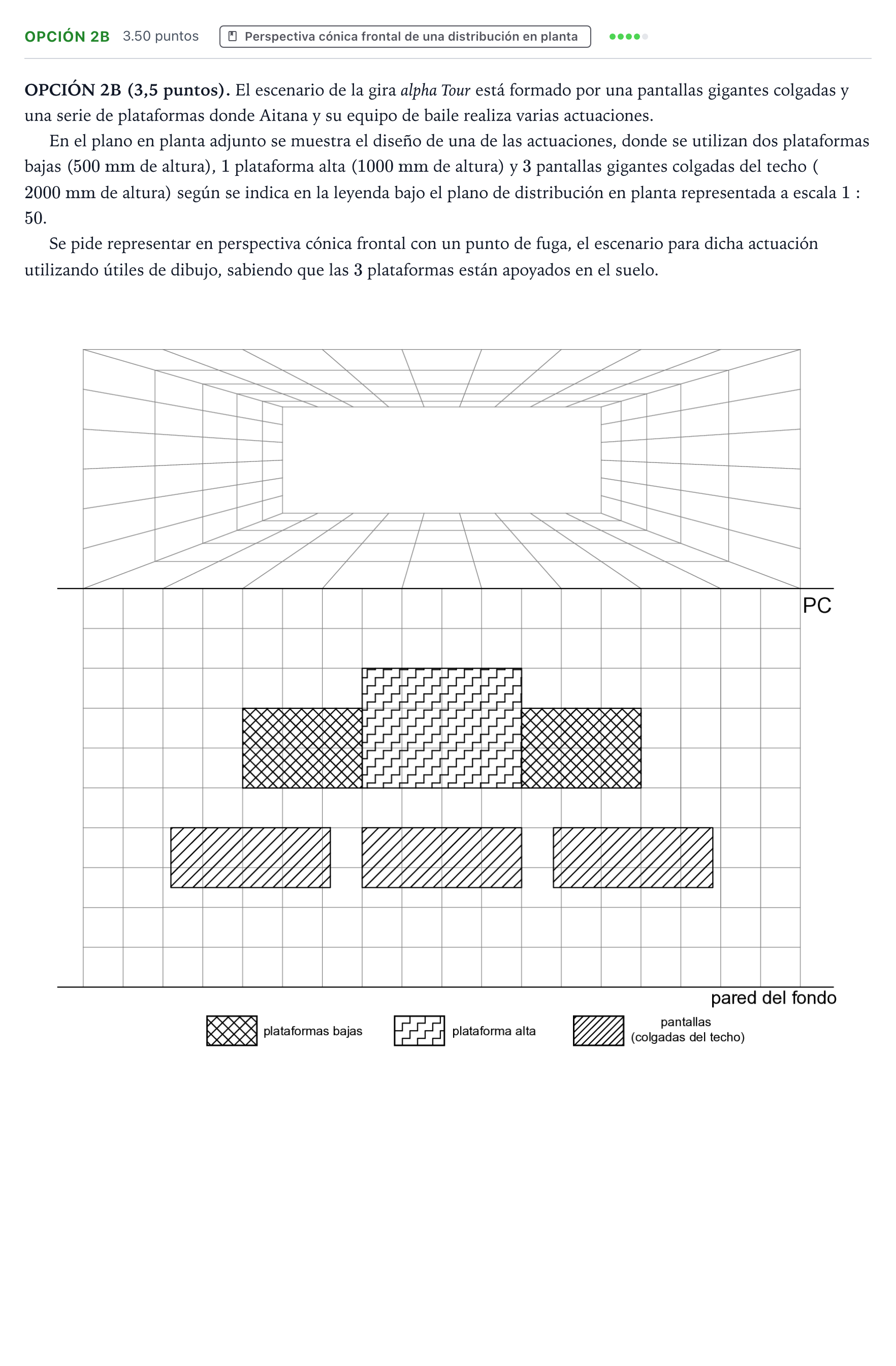

Se pide representar en perspectiva cónica frontal con un punto de fuga, el escenario para dicha actuación utilizando útiles de dibujo, sabiendo que las 3 plataformas están apoyados en el suelo.

Solución: Representación correcta en perspectiva cónica frontal: - Determinación de los elementos del sistema: punto de fuga y puntos métricos / de distancia. - Traslado correcto de la planta en profundidad sobre la cuadrícula del suelo perspectivo. - Levantamiento de alturas a escala $1:50$ aplicando la reducción cónica correspondiente: plataformas bajas ($500\text{ mm} = 1\text{ cm}$ en maqueta a $1:50$), plataforma alta ($1000\text{ mm} = 2\text{ cm}$) y las tres pantallas suspendidas ($2000\text{ mm} = 4\text{ cm}$). - Trazado limpio a tinta o grafito definido con diferenciación de aristas vistas.
