Opción 2B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2024
Tema: Perspectiva cónica frontal de una distribución en planta · Del examen Ordinaria (2024)
Enunciado

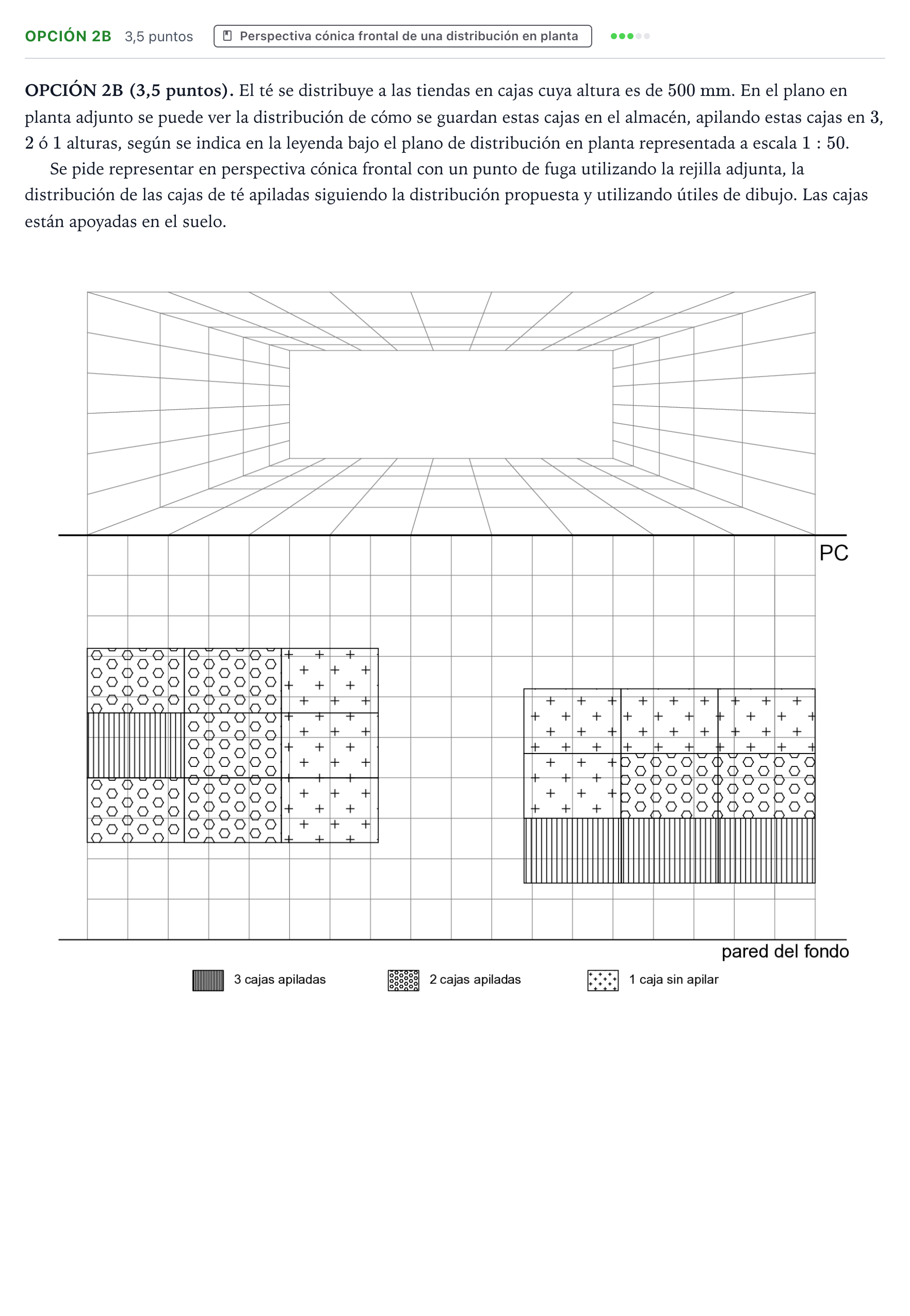

OPCIÓN 2B (3,5 puntos). El té se distribuye a las tiendas en cajas cuya altura es de . En el plano en planta adjunto se puede ver la distribución de cómo se guardan estas cajas en el almacén, apilando estas cajas en , ó alturas, según se indica en la leyenda bajo el plano de distribución en planta representada a escala .
Se pide representar en perspectiva cónica frontal con un punto de fuga utilizando la rejilla adjunta, la distribución de las cajas de té apiladas siguiendo la distribución propuesta y utilizando útiles de dibujo. Las cajas están apoyadas en el suelo.
Solución
Según los criterios oficiales de corrección
Representar en perspectiva cónica frontal con un punto de fuga utilizando la rejilla adjunta, la distribución de las cajas de té apiladas siguiendo la distribución propuesta y utilizando útiles de dibujo.
Solución: Representación precisa de los bloques prismáticos en perspectiva cónica frontal: - Determinación y uso correcto del punto de fuga central y puntos de distancia/métricos. - Traslado fiel de la cuadrícula y de la planta de ambos grupos de cajas (grupo izquierdo y grupo derecho). - Elevación correcta de las alturas de las cajas aplicando la escala 1:50 ( de altura real por caja en el dibujo): * Cajas individuales (1 altura): altura simple. * Bloques de 2 cajas apiladas: doble altura. * Bloques de 3 cajas apiladas: triple altura. - Trazado limpio de todas las aristas vistas y delimitación clara de los volúmenes prismáticos.
