Opción 1A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Extraordinaria 2026
Tema: Patrones con transformaciones geométricas: giro, traslación, simetría y escalado · Del examen Extraordinaria (2026)
Enunciado

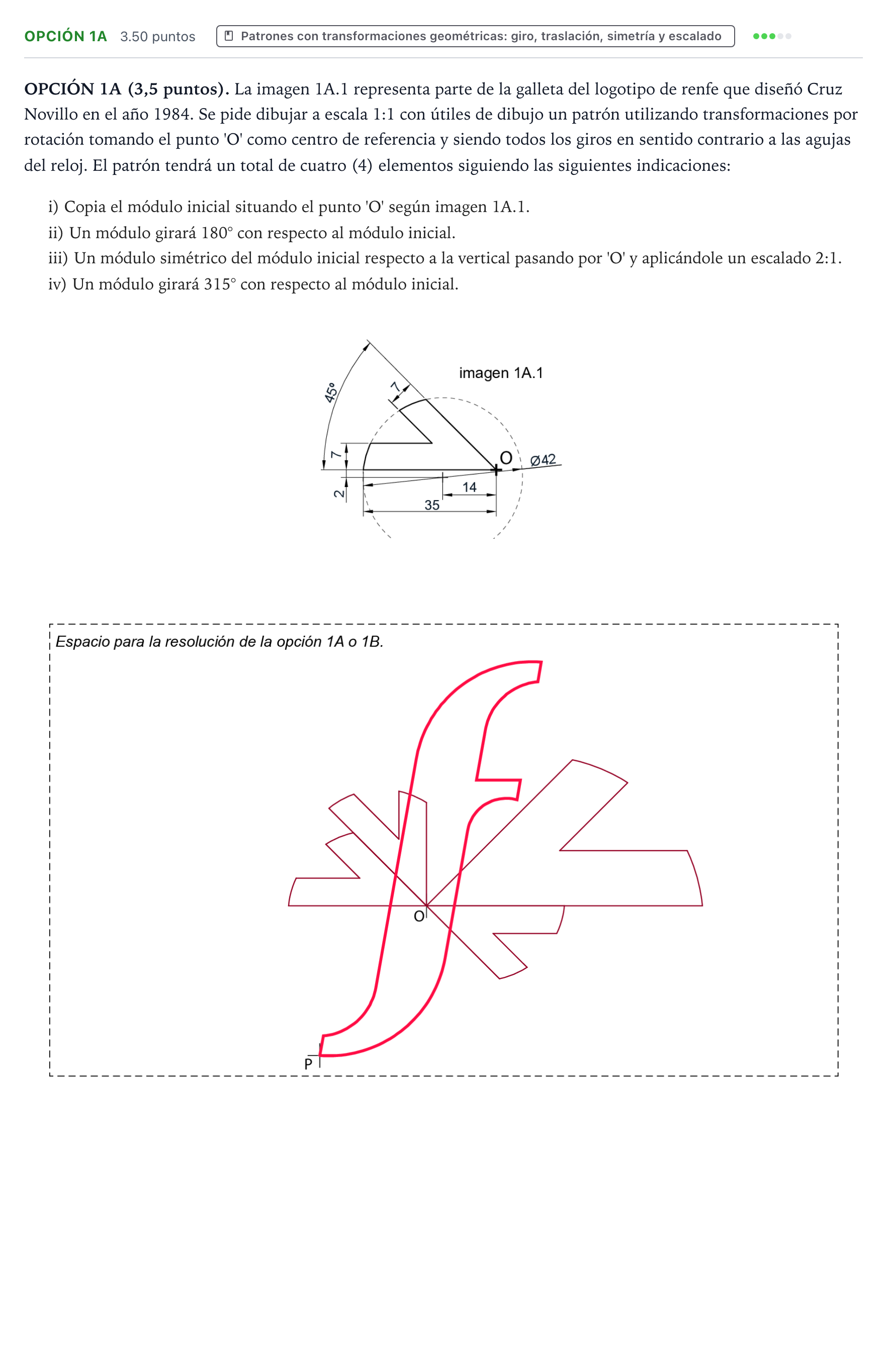

OPCIÓN 1A (3,5 puntos). La imagen 1A.1 representa parte de la galleta del logotipo de renfe que diseñó Cruz Novillo en el año 1984. Se pide dibujar a escala 1:1 con útiles de dibujo un patrón utilizando transformaciones por rotación tomando el punto 'O' como centro de referencia y siendo todos los giros en sentido contrario a las agujas del reloj. El patrón tendrá un total de cuatro (4) elementos siguiendo las siguientes indicaciones:
i) Copia el módulo inicial situando el punto 'O' según imagen 1A.1.
ii) Un módulo girará 180° con respecto al módulo inicial.
iii) Un módulo simétrico del módulo inicial respecto a la vertical pasando por 'O' y aplicándole un escalado 2:1.
iv) Un módulo girará 315° con respecto al módulo inicial.
Solución
Según los criterios oficiales de corrección
OPCIÓN 1A. Patrón geométrico mediante transformaciones rígidas y homotecia
Solución: Trazado completo de los cuatro módulos del patrón con centro 'O': 1. Módulo inicial fiel a las medidas de imagen 1A.1. 2. Módulo rotado 180° en sentido antihorario respecto a 'O'. 3. Módulo simétrico respecto al eje vertical por 'O' y escalado a doble tamaño (2:1). 4. Módulo rotado 315° en sentido antihorario respecto a 'O'.
