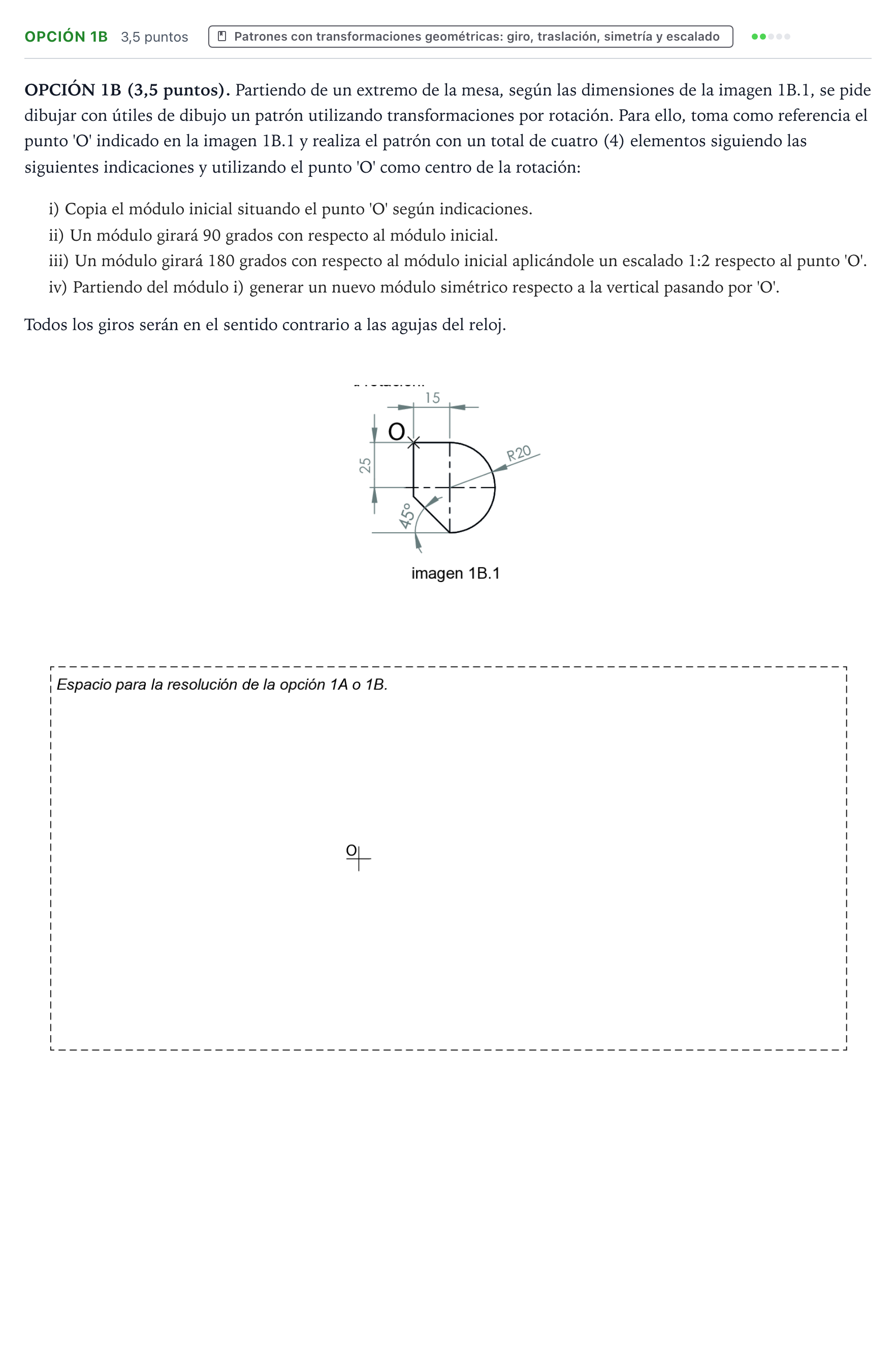

Opción 1B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Extraordinaria 2025

Partiendo de un extremo de la mesa, según las dimensiones de la imagen 1B.1, se pide dibujar con útiles de dibujo un patrón utilizando transformaciones por rotación...

Solución: Composición de los cuatro módulos del patrón situados a partir del punto 'O': - Módulo i): Módulo original a tamaño natural ($15\text{ mm}$ horizontal superior, $25\text{ mm}$ vertical izquierda desde O, chaflán a $45^\circ$ y cuadrante circular de radio $R=20\text{ mm}$ cuyo centro está a $15\text{ mm}$ a la derecha y $25\text{ mm}$ hacia abajo de O). - Módulo ii): Giro de $90^\circ$ en sentido antihorario del módulo inicial respecto al centro O. - Módulo iii): Giro de $180^\circ$ en sentido antihorario respecto a O, aplicando una escala 1:2 (todas las dimensiones reducidas a la mitad: $7{,}5\text{ mm}$, $12{,}5\text{ mm}$, radio $R=10\text{ mm}$). - Módulo iv): Simetría axial del módulo i) tomando como eje de simetría la recta vertical que pasa por el punto O.
