Opción 1A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2026
Tema: Patrones con transformaciones geométricas: giro, traslación, simetría y escalado · Del examen Ordinaria (2026)
Enunciado

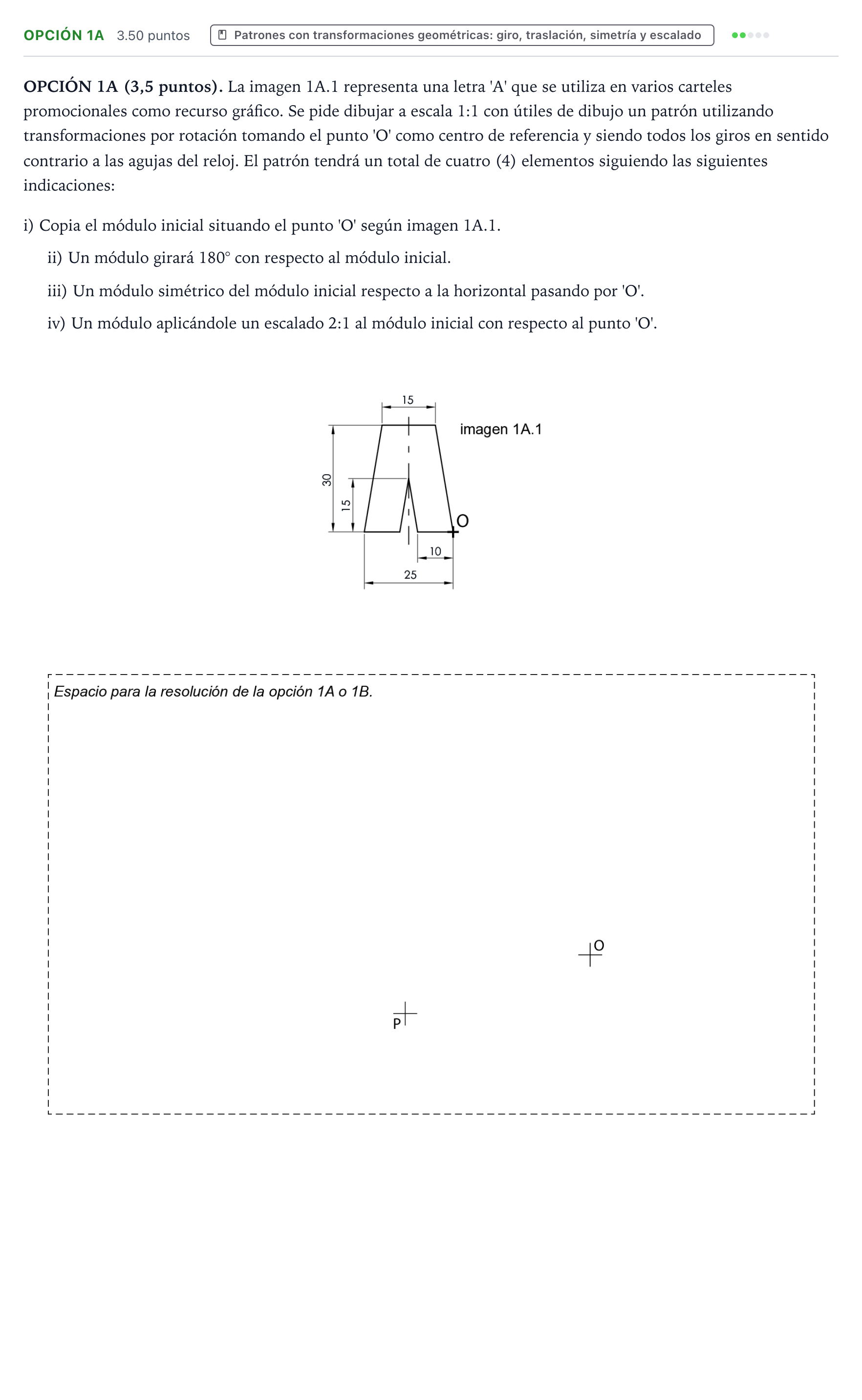

OPCIÓN 1A (3,5 puntos). La imagen 1A.1 representa una letra 'A' que se utiliza en varios carteles promocionales como recurso gráfico. Se pide dibujar a escala 1:1 con útiles de dibujo un patrón utilizando transformaciones por rotación tomando el punto 'O' como centro de referencia y siendo todos los giros en sentido contrario a las agujas del reloj. El patrón tendrá un total de cuatro (4) elementos siguiendo las siguientes indicaciones:
i) Copia el módulo inicial situando el punto 'O' según imagen 1A.1.
ii) Un módulo girará 180° con respecto al módulo inicial.
iii) Un módulo simétrico del módulo inicial respecto a la horizontal pasando por 'O'.
iv) Un módulo aplicándole un escalado 2:1 al módulo inicial con respecto al punto 'O'.
Solución
Según los criterios oficiales de corrección
OPCIÓN 1A. Dibujar a escala 1:1 el patrón de cuatro elementos con las transformaciones indicadas.
Solución: Trazado a escala 1:1 con los cuatro elementos del patrón: - Módulo inicial (i) situado en el punto O con sus medidas acotadas (base total 25 mm, vano inferior de 10 mm por 15 mm de altura, base superior 15 mm, altura total 30 mm). - Módulo girado 180° (ii) con centro en O. - Módulo simétrico (iii) respecto a la recta horizontal que pasa por O. - Módulo escalado 2:1 (iv) con centro de homotecia en O (todas sus dimensiones multiplicadas por 2).
