Ejercicio 8 - Sensores capacitivos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2024

Tema: Sistemas automáticos: álgebra de bloques y lazo cerrado · Del examen Ordinaria Titular (2024)

Enunciado

El sistema de apertura de una puerta de seguridad S está regulado automáticamente por un sistema compuesto por cuatro interruptores: un interruptor (A) situado en la cabina de control, un interruptor (B) situado justo en la entrada y dos interruptores (C y D) situados detrás de la puerta S. La puerta se abre en los siguientes casos:

Cuando se activa el interruptor A y al menos uno de los interruptores restantes.

Cuando sin activar el interruptor A se activan simultáneamente los interruptores restantes.

c)

Indicar el principio de funcionamiento y las principales aplicaciones de los sensores capacitivos. (0,5 puntos)

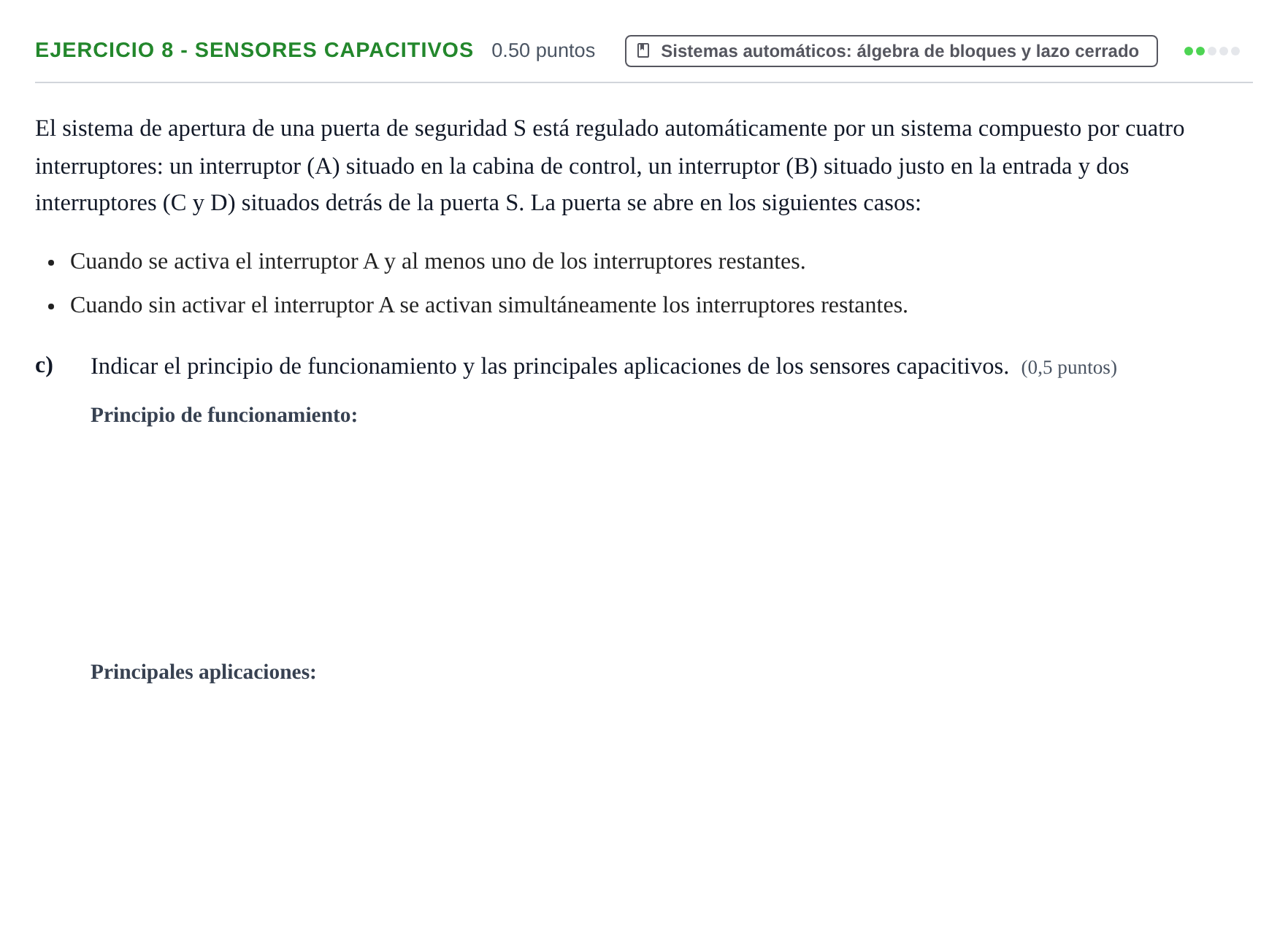

Enunciado: Ejercicio 8 - Sensores capacitivos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2024

Solución

Según los criterios oficiales de corrección

c) Indicar el principio de funcionamiento de los sensores capacitivos

Solución: Se basan en la variación de la capacidad de un condensador eléctrico cuando un objeto (conductor o dieléctrico) entra en su campo electrostático. El sensor genera un campo eléctrico alterno; al aproximarse cualquier material con una constante dieléctrica distinta a la del aire, la capacidad del condensador cambia, lo que altera la frecuencia o amplitud de un circuito oscilador interno y conmuta la salida.

c) Indicar las principales aplicaciones de los sensores capacitivos

Solución: Detección de objetos y presencia sin contacto de materiales conductores y no conductores (plásticos, madera, vidrio, metales), control de nivel de líquidos o sólidos granulados en depósitos/silos, pantallas táctiles capacitivas, detección de rotura o paso en líneas de envasado, y medición de espesores o deformaciones.
