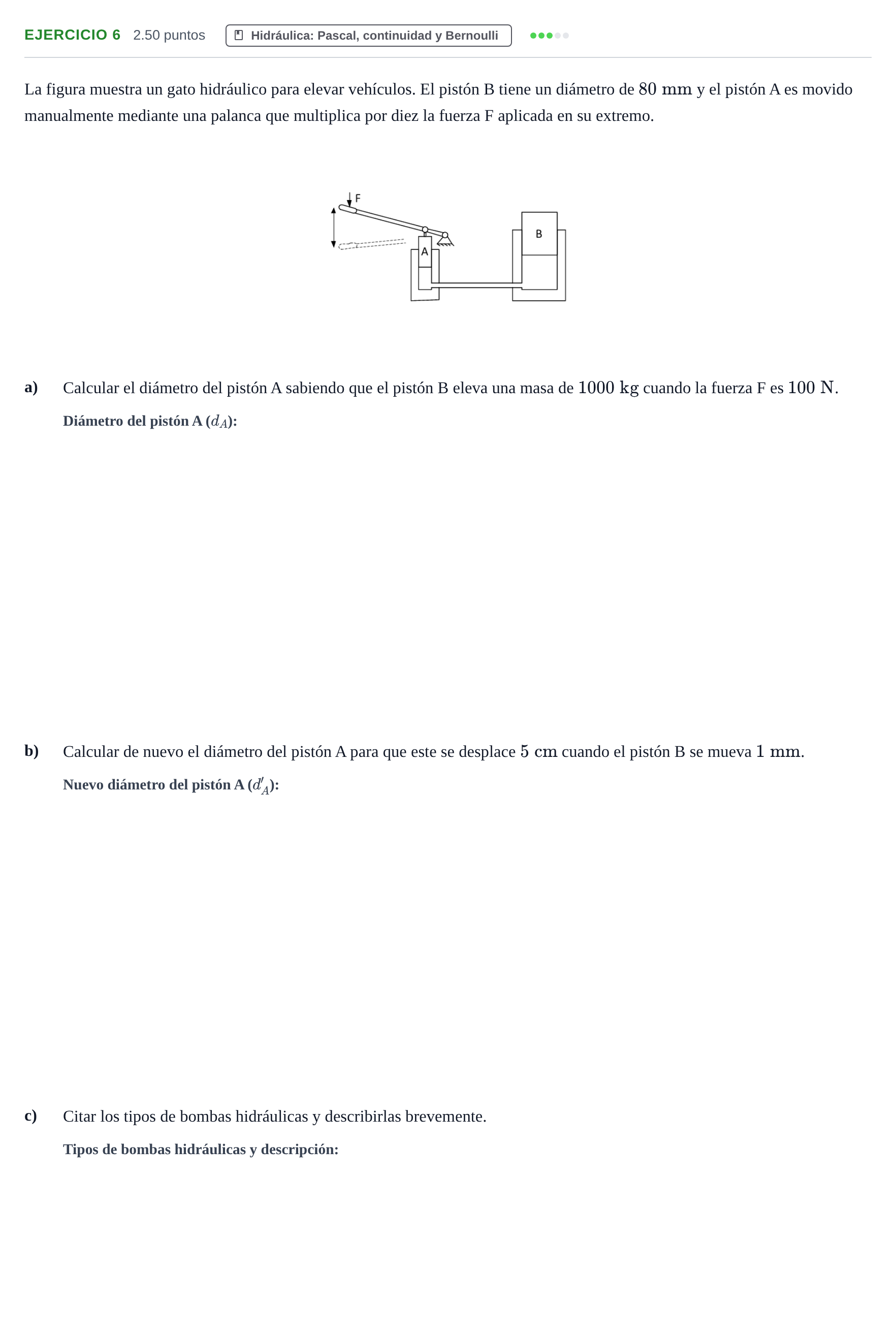

Ejercicio 6 · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Titular 2024

a) Diámetro del pistón A sabiendo que el pistón B eleva una masa de 1000 kg cuando la fuerza F es 100 N

Solución: $25{,}56\text{ mm}$ / $2{,}56\text{ cm}$ / $25{,}3\text{ mm}$

b) Nuevo diámetro del pistón A para que este se desplace 5 cm cuando el pistón B se mueva 1 mm

Solución: $11{,}31\text{ mm}$ / $1{,}13\text{ cm}$

c) Citar los tipos de bombas hidráulicas y describirlas brevemente

Solución: 1. Bombas de engranajes: impulsan el fluido mediante el giro de dos ruedas dentadas acopladas en una cámara cerrada. 2. Bombas de paletas: un rotor excéntrico provisto de paletas deslizantes que desplazan el fluido al variar el volumen de las cámaras. 3. Bombas de pistones (axiales o radiales): cilindros con émbolos alternativos de alta presión y caudal variable. 4. Bombas centrífugas: utilizan un rodete giratorio que transmite energía cinética al fluido convirtiéndola en presión.
