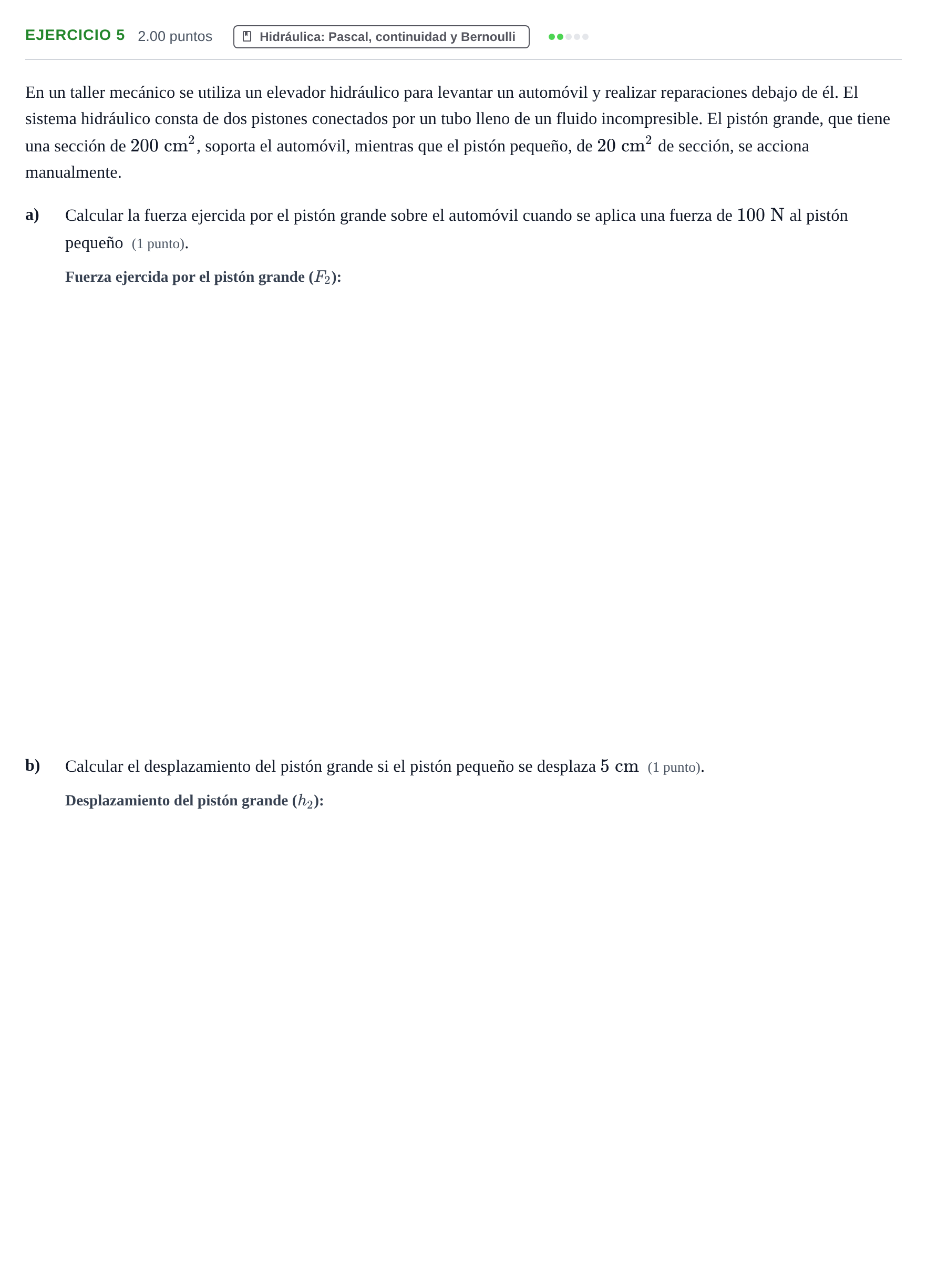

Ejercicio 5 - Hidráulica · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

En un taller mecánico se utiliza un elevador hidráulico para levantar un automóvil y realizar reparaciones debajo de él. El sistema hidráulico consta de dos pistones conectados por un tubo lleno de un fluido incompresible. El pistón grande, que tiene una sección de $200\text{ cm}^2$, soporta el automóvil, mientras que el pistón pequeño, de $20\text{ cm}^2$ de sección, se acciona manualmente.

a)

Calcular la fuerza ejercida por el pistón grande sobre el automóvil cuando se aplica una fuerza de $100\text{ N}$ al pistón pequeño (1 punto).

b)

Calcular el desplazamiento del pistón grande si el pistón pequeño se desplaza $5\text{ cm}$ (1 punto).
