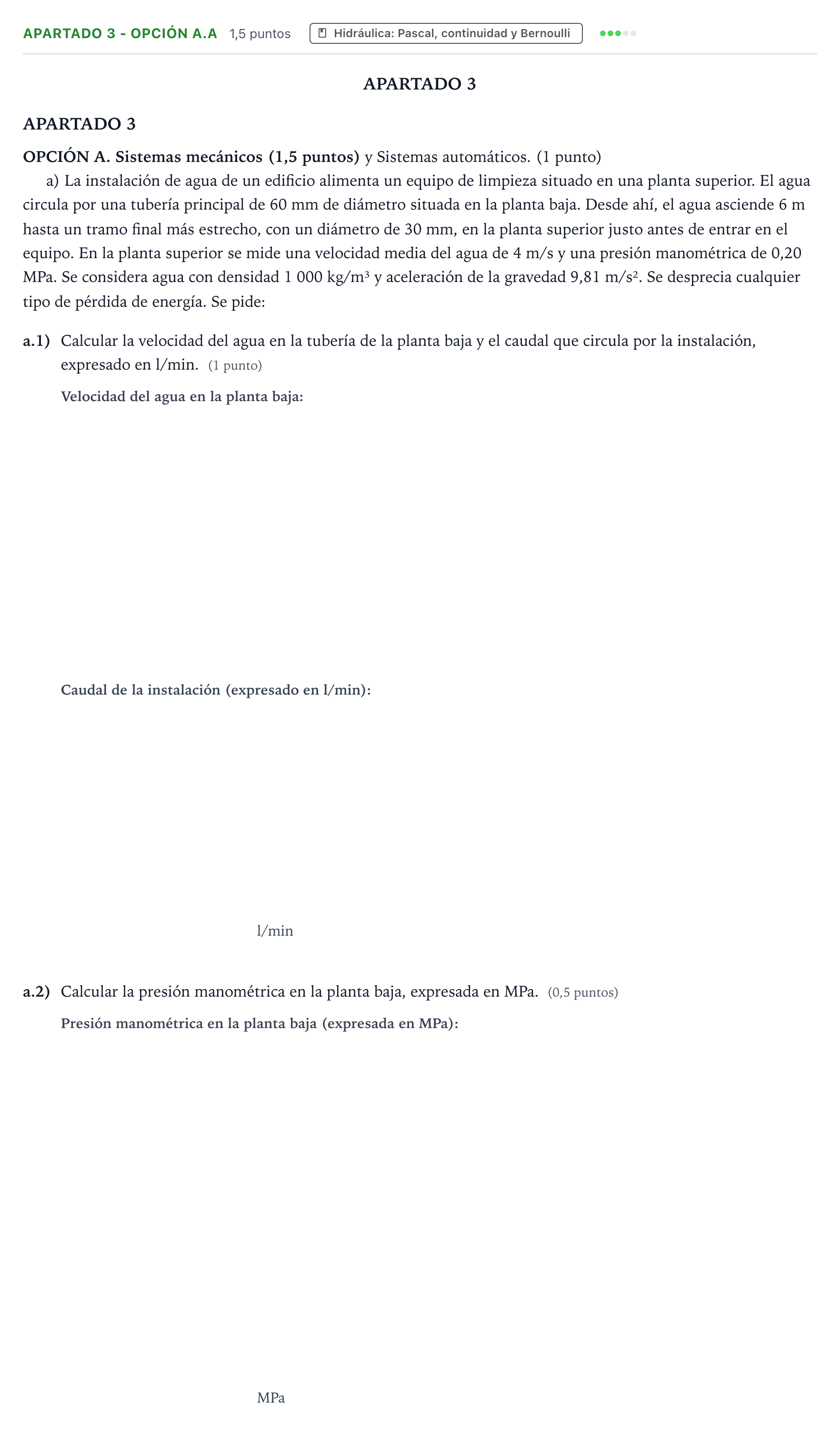

Apartado 3 - Opción A.a · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2026

APARTADO 3

APARTADO 3

OPCIÓN A. Sistemas mecánicos (1,5 puntos) y Sistemas automáticos. (1 punto)

a) La instalación de agua de un edificio alimenta un equipo de limpieza situado en una planta superior. El agua circula por una tubería principal de 60 mm de diámetro situada en la planta baja. Desde ahí, el agua asciende 6 m hasta un tramo final más estrecho, con un diámetro de 30 mm, en la planta superior justo antes de entrar en el equipo. En la planta superior se mide una velocidad media del agua de 4 m/s y una presión manométrica de 0,20 MPa. Se considera agua con densidad 1 000 kg/m³ y aceleración de la gravedad 9,81 m/s². Se desprecia cualquier tipo de pérdida de energía. Se pide:

a.1)

Calcular la velocidad del agua en la tubería de la planta baja y el caudal que circula por la instalación, expresado en l/min. (1 punto)

l/min

a.2)

Calcular la presión manométrica en la planta baja, expresada en MPa. (0,5 puntos)

MPa
