Ejercicio 6 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Reserva 2024

Tema: Hidráulica: Pascal, continuidad y Bernoulli · Del examen Ordinaria Reserva (2024)

Enunciado

Ejercicio 6

La pala de una máquina excavadora es accionada mediante un cilindro hidráulico de doble efecto y una bomba de engranajes, que es accionada a su vez por un motor eléctrico. Durante el avance, el émbolo realiza una fuerza de 20 kN con una presión de 2 MPa, siendo despreciable la fuerza del émbolo durante el retroceso.

a)

Si el émbolo se mueve con una velocidad de 0,1 m/s, tanto en el avance como en el retroceso, calcular el caudal mínimo necesario de la bomba. (1 punto)

b)

Suponiendo un rendimiento hidráulico del 100%, calcular la potencia mínima del motor eléctrico. (1 punto)

c)

Explicar brevemente la utilidad de los siguientes componentes hidráulicos: bomba hidráulica y filtro. (0,5 puntos)

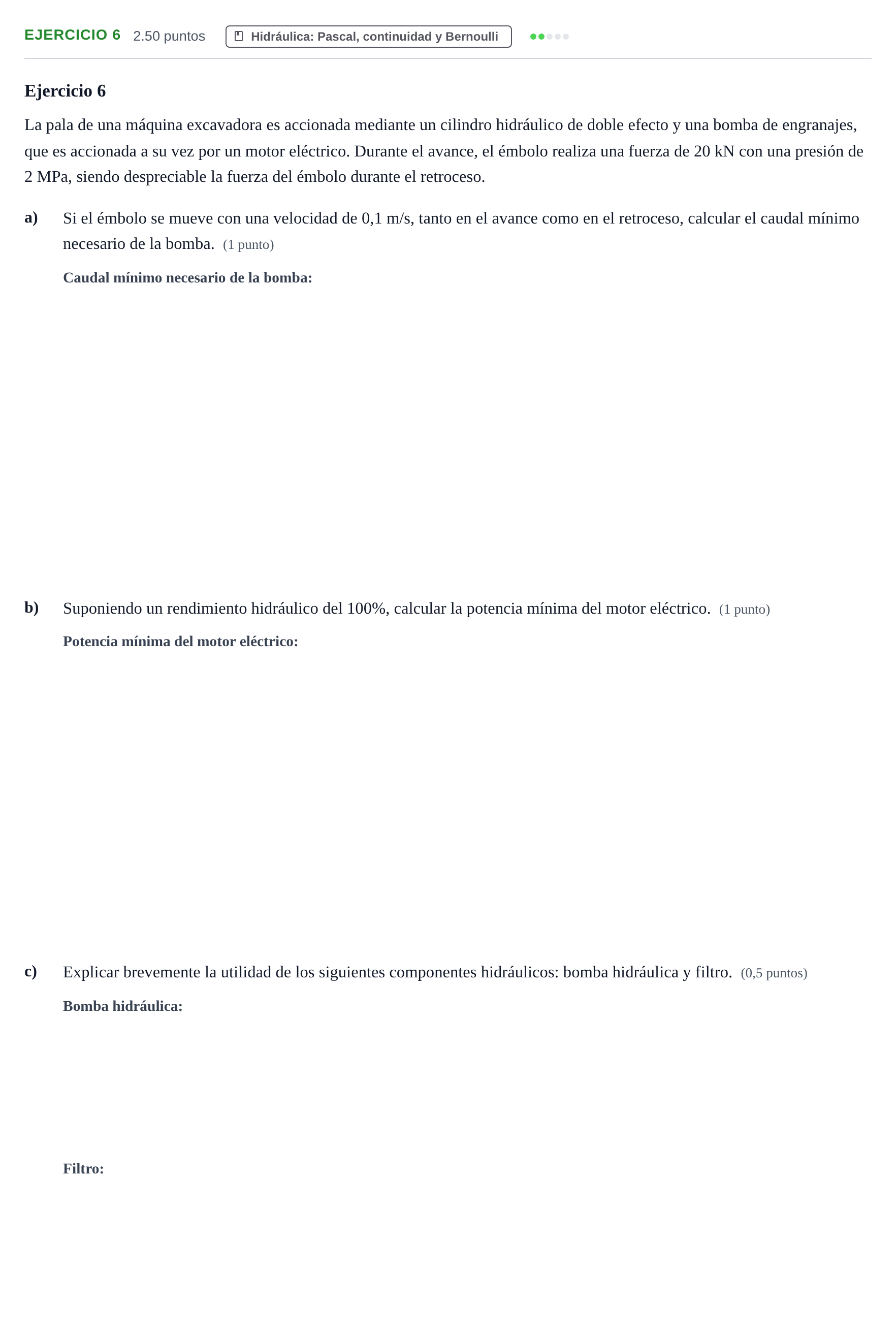

Enunciado: Ejercicio 6 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Reserva 2024

Solución

Según los criterios oficiales de corrección

a) Si el émbolo se mueve con una velocidad de 0,1 m/s, tanto en el avance como en el retroceso, calcular el caudal mínimo necesario de la bomba.

Solución: 0,001 m³/s / 1 L/s

b) Suponiendo un rendimiento hidráulico del 100%, calcular la potencia mínima del motor eléctrico.

Solución: 2 kW / 2000 W

c) Explicar brevemente la utilidad de los siguientes componentes hidráulicos: bomba hidráulica y filtro.

Solución: Bomba hidráulica: transforma la energía mecánica en energía hidráulica impulsando el fluido y suministrando caudal al circuito. Filtro: retiene las impurezas y partículas en suspensión del fluido para proteger los componentes del circuito del desgaste y averías.

Filtro:

Solución: Retener partículas e impurezas en suspensión del fluido hidráulico para proteger los componentes y evitar su desgaste prematuro o averías.
