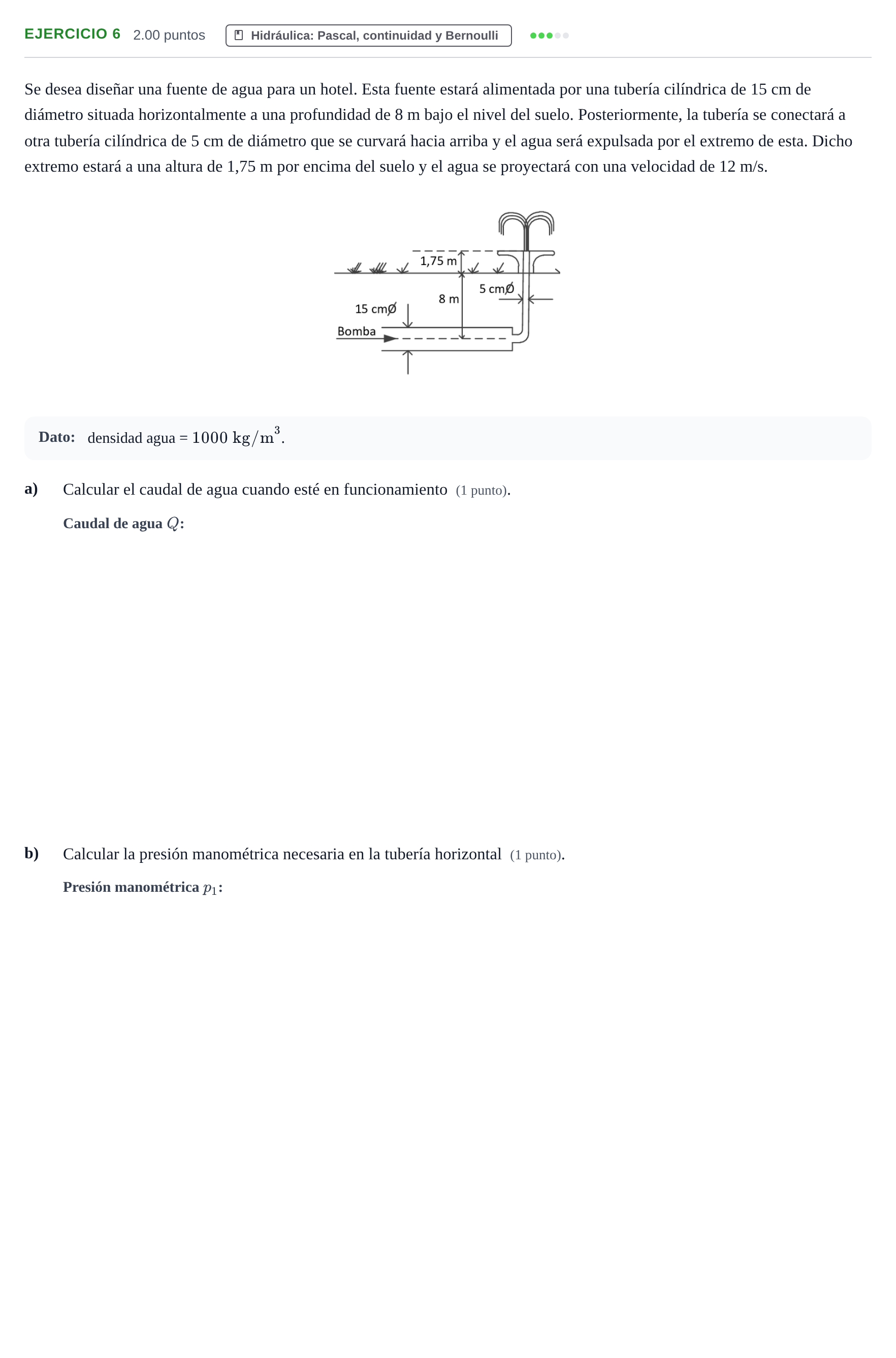

Ejercicio 6 - Hidráulica · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2024

Se desea diseñar una fuente de agua para un hotel. Esta fuente estará alimentada por una tubería cilíndrica de 15 cm de diámetro situada horizontalmente a una profundidad de 8 m bajo el nivel del suelo. Posteriormente, la tubería se conectará a otra tubería cilíndrica de 5 cm de diámetro que se curvará hacia arriba y el agua será expulsada por el extremo de esta. Dicho extremo estará a una altura de 1,75 m por encima del suelo y el agua se proyectará con una velocidad de 12 m/s.

Dato: densidad agua = $1000\text{ kg/m}^3$.

a)

Calcular el caudal de agua cuando esté en funcionamiento (1 punto).

b)

Calcular la presión manométrica necesaria en la tubería horizontal (1 punto).
