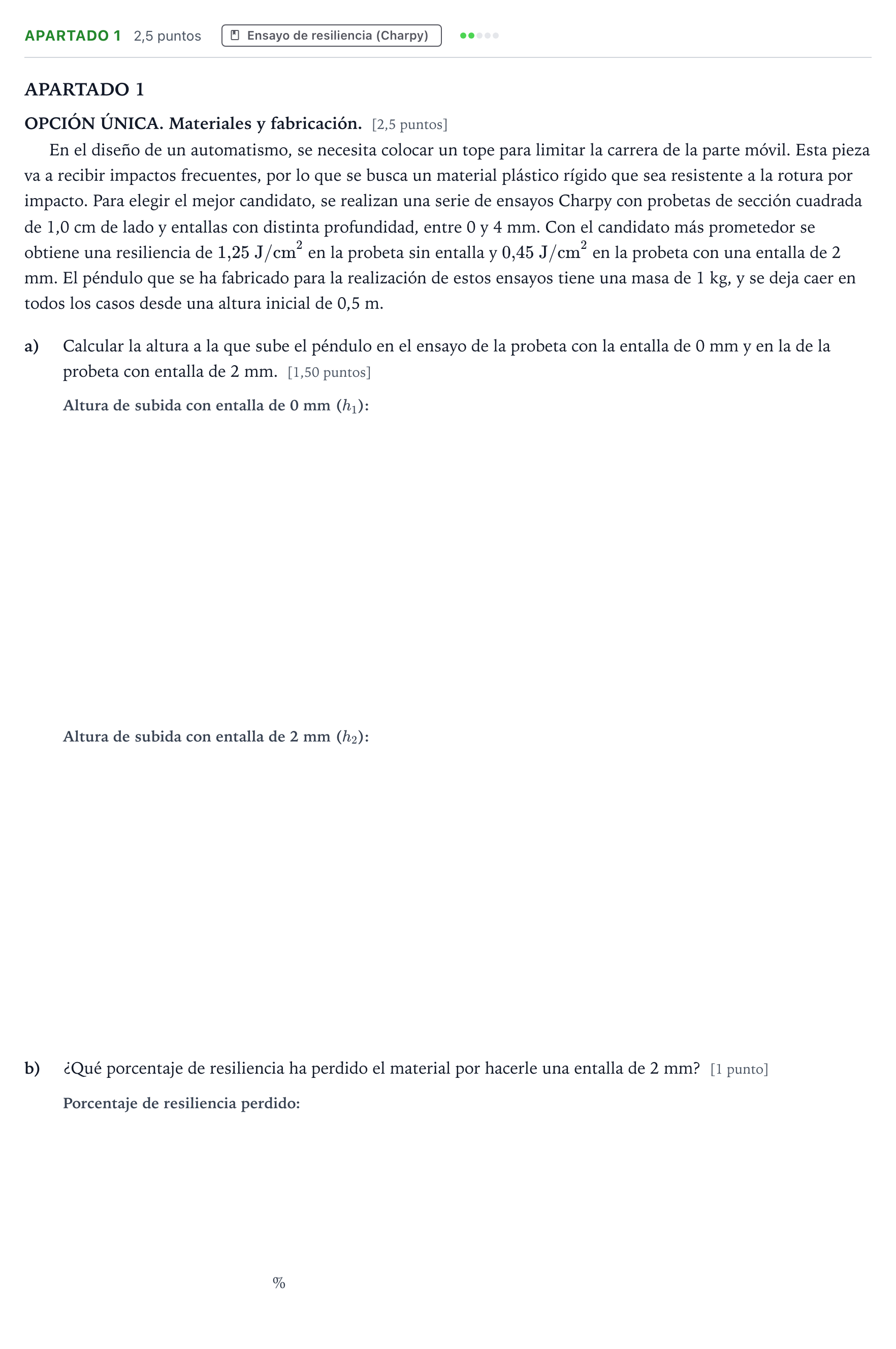

Apartado 1 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2026

APARTADO 1

OPCIÓN ÚNICA. Materiales y fabricación. [2,5 puntos]

En el diseño de un automatismo, se necesita colocar un tope para limitar la carrera de la parte móvil. Esta pieza va a recibir impactos frecuentes, por lo que se busca un material plástico rígido que sea resistente a la rotura por impacto. Para elegir el mejor candidato, se realizan una serie de ensayos Charpy con probetas de sección cuadrada de 1,0 cm de lado y entallas con distinta profundidad, entre 0 y 4 mm. Con el candidato más prometedor se obtiene una resiliencia de $1{,}25\text{ J/cm}^2$ en la probeta sin entalla y $0{,}45\text{ J/cm}^2$ en la probeta con una entalla de 2 mm. El péndulo que se ha fabricado para la realización de estos ensayos tiene una masa de 1 kg, y se deja caer en todos los casos desde una altura inicial de 0,5 m.

a)

Calcular la altura a la que sube el péndulo en el ensayo de la probeta con la entalla de 0 mm y en la de la probeta con entalla de 2 mm. [1,50 puntos]

b)

¿Qué porcentaje de resiliencia ha perdido el material por hacerle una entalla de 2 mm? [1 punto]

%
