Ejercicio 1 · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Suplente 2024

Tema: Ensayo de resiliencia (Charpy) · Del examen Extraordinaria Suplente (2024)

Enunciado

Ejercicio 1

En un ensayo Charpy el péndulo de 30 kg30\text{ kg} de masa asciende 60 cm60\text{ cm} después de golpear y romper una probeta. Dicha probeta es de sección cuadrada de 10 mm10\text{ mm} de lado y tiene una entalla en forma de U de 2 mm2\text{ mm} de profundidad. La resiliencia obtenida es 147,15 J/cm2147{,}15\text{ J/cm}^2.

a)

Determinar la energía total absorbida por la probeta en el ensayo [1 punto].

b)

Calcular la altura desde la que se dejó caer el péndulo [1 punto].

c)

Explicar en qué consisten los tratamientos térmicos de temple y de revenido [0,5 puntos].

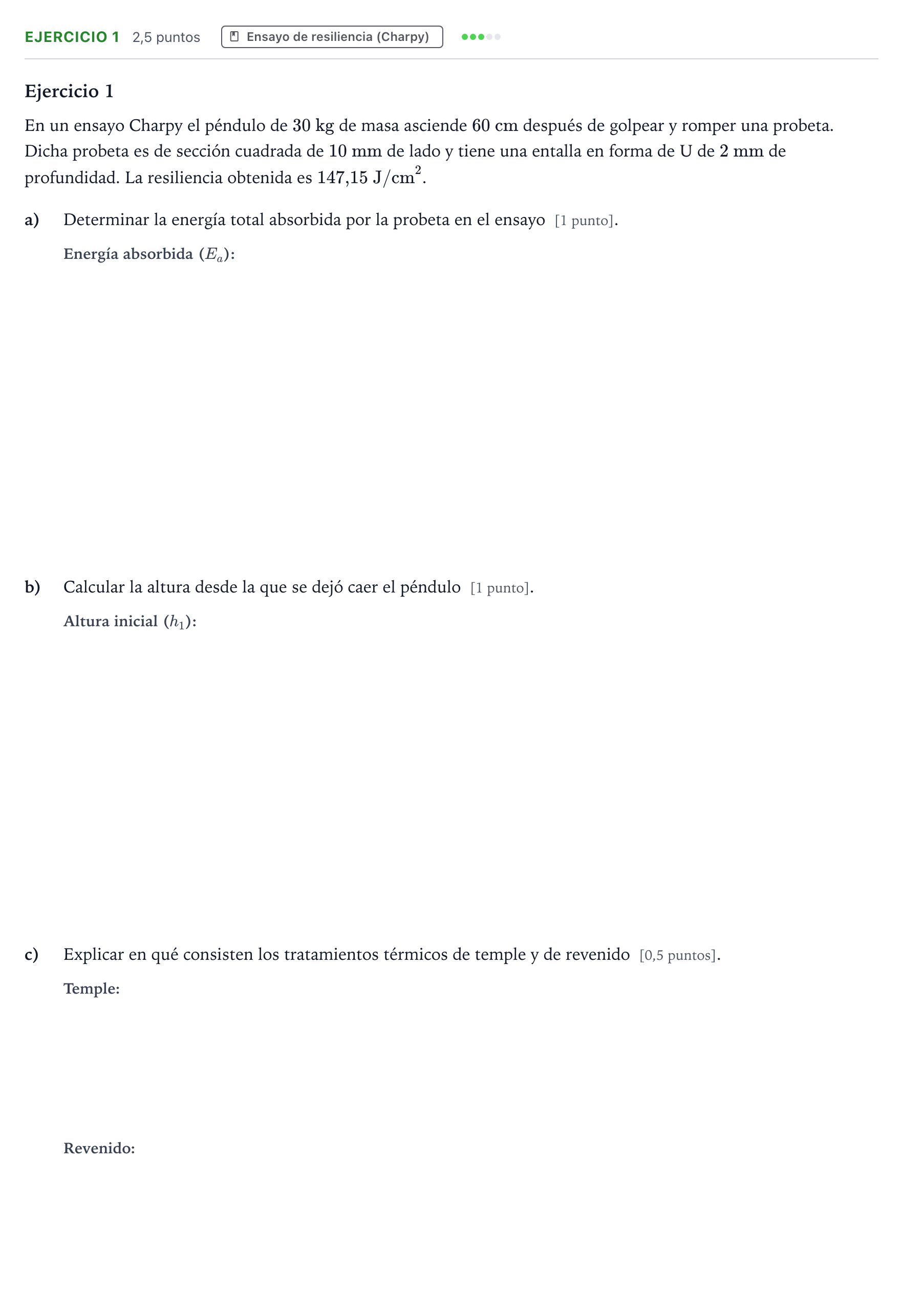

Enunciado: Ejercicio 1 · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Suplente 2024

Solución

Según los criterios oficiales de corrección

a) Determinar la energía total absorbida por la probeta en el ensayo

Solución: 117,72 J / 0,11772 kJ

b) Calcular la altura desde la que se dejó caer el péndulo

Solución: 1 m / 100 cm

c) Explicar en qué consiste el tratamiento térmico de temple

Solución: Consiste en calentar el acero por encima de su temperatura crítica (austenización) y enfriarlo rápidamente (en agua, aceite, etc.) para transformar la austenita en martensita, aumentando notablemente la dureza y resistencia mecánica, aunque volviéndolo más frágil.

c) Explicar en qué consiste el tratamiento térmico de revenido

Solución: Es un tratamiento posterior al temple que consiste en calentar la pieza templada a una temperatura inferior a la crítica seguido de un enfriamiento controlado, con el fin de disminuir la fragilidad y las tensiones internas generadas por el temple, mejorando la tenacidad a costa de una pequeña reducción de dureza.
