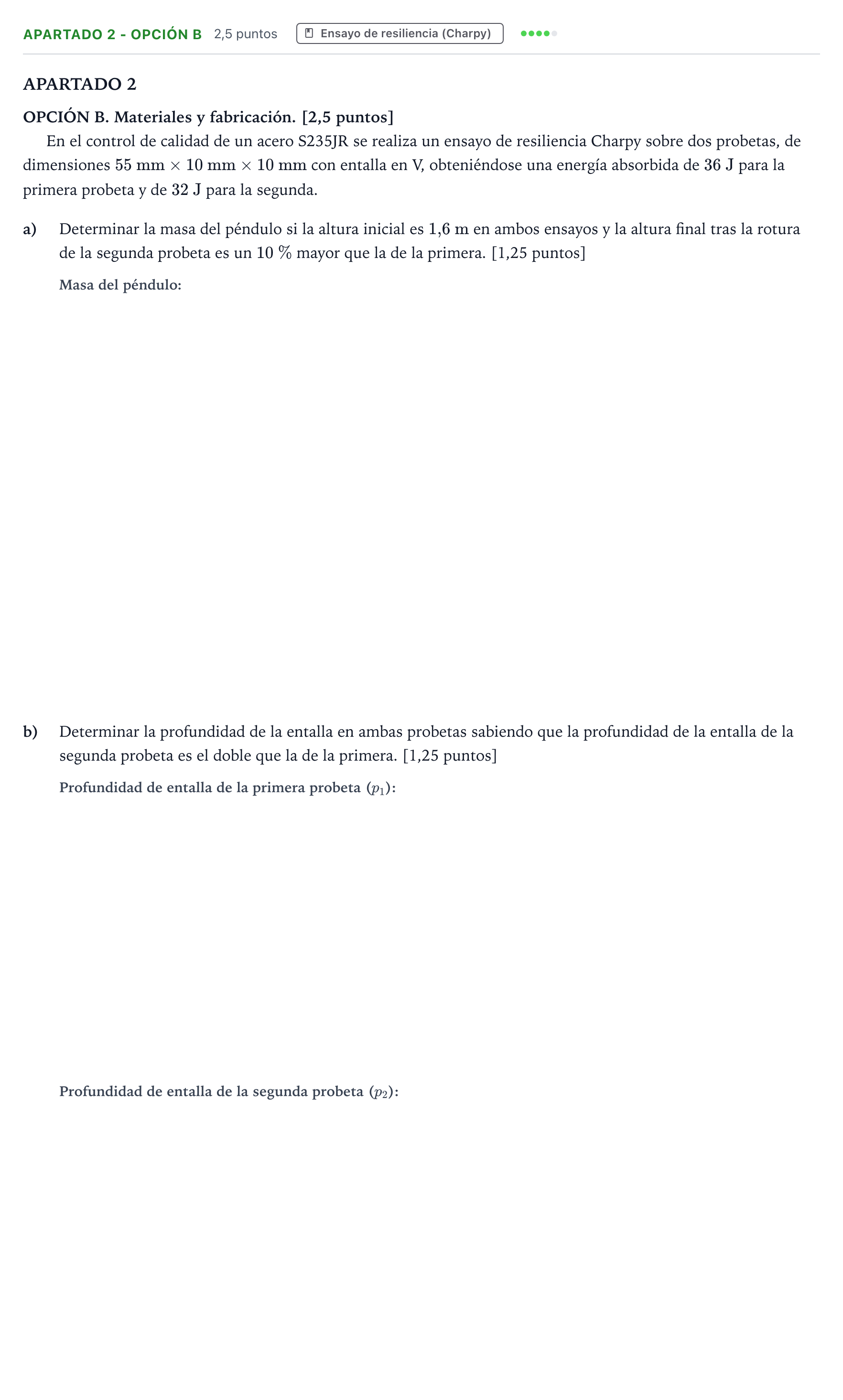

Apartado 2 - Opción B · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 1 2026

APARTADO 2

OPCIÓN B. Materiales y fabricación. [2,5 puntos]

En el control de calidad de un acero S235JR se realiza un ensayo de resiliencia Charpy sobre dos probetas, de dimensiones $55\text{ mm} \times 10\text{ mm} \times 10\text{ mm}$ con entalla en V, obteniéndose una energía absorbida de $36\text{ J}$ para la primera probeta y de $32\text{ J}$ para la segunda.

a)

Determinar la masa del péndulo si la altura inicial es $1{,}6\text{ m}$ en ambos ensayos y la altura final tras la rotura de la segunda probeta es un $10\text{ \%}$ mayor que la de la primera. [1,25 puntos]

b)

Determinar la profundidad de la entalla en ambas probetas sabiendo que la profundidad de la entalla de la segunda probeta es el doble que la de la primera. [1,25 puntos]
