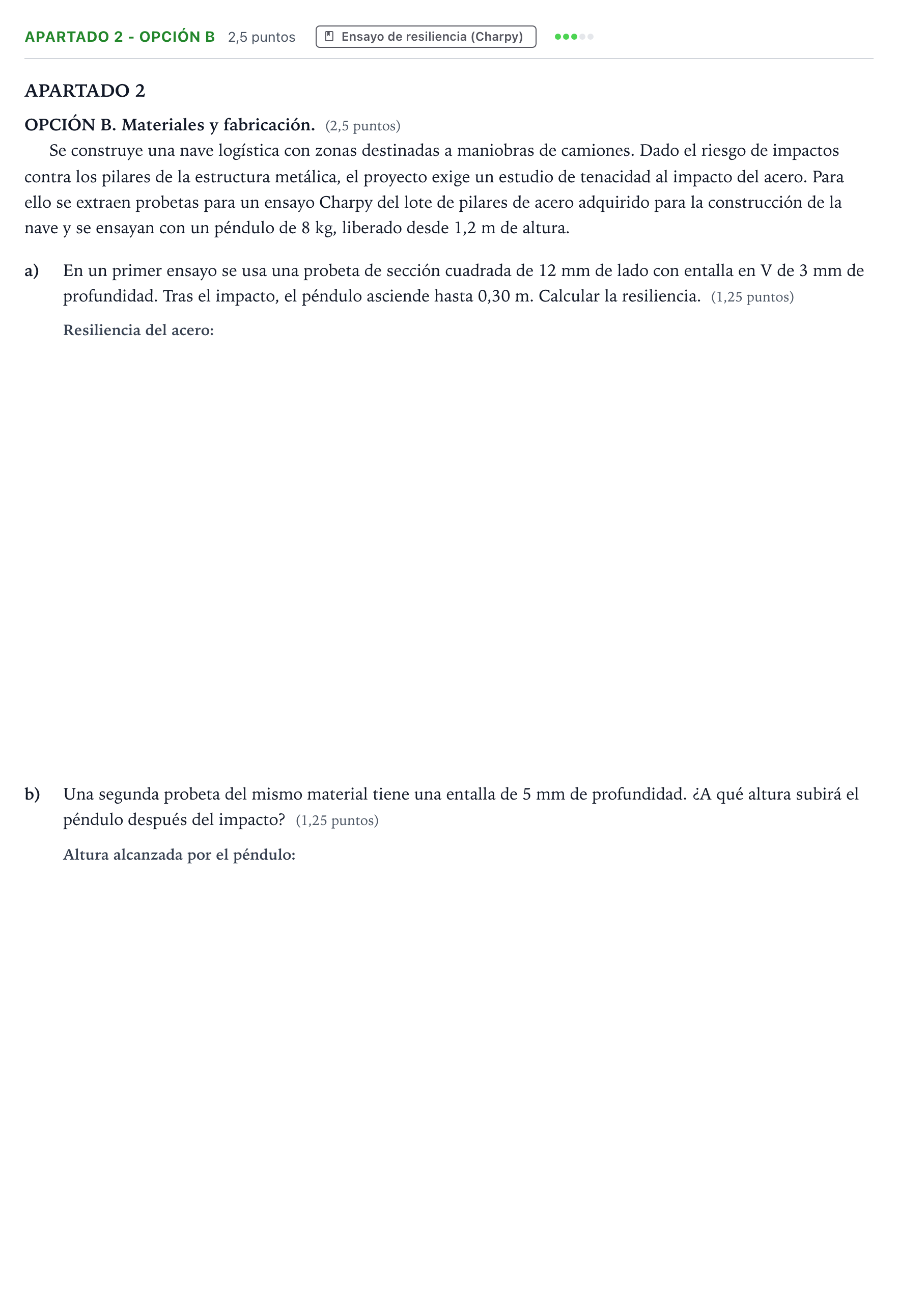

Apartado 2 - Opción B · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2026

APARTADO 2

OPCIÓN B. Materiales y fabricación. (2,5 puntos)

Se construye una nave logística con zonas destinadas a maniobras de camiones. Dado el riesgo de impactos contra los pilares de la estructura metálica, el proyecto exige un estudio de tenacidad al impacto del acero. Para ello se extraen probetas para un ensayo Charpy del lote de pilares de acero adquirido para la construcción de la nave y se ensayan con un péndulo de 8 kg, liberado desde 1,2 m de altura.

a)

En un primer ensayo se usa una probeta de sección cuadrada de 12 mm de lado con entalla en V de 3 mm de profundidad. Tras el impacto, el péndulo asciende hasta 0,30 m. Calcular la resiliencia. (1,25 puntos)

b)

Una segunda probeta del mismo material tiene una entalla de 5 mm de profundidad. ¿A qué altura subirá el péndulo después del impacto? (1,25 puntos)
