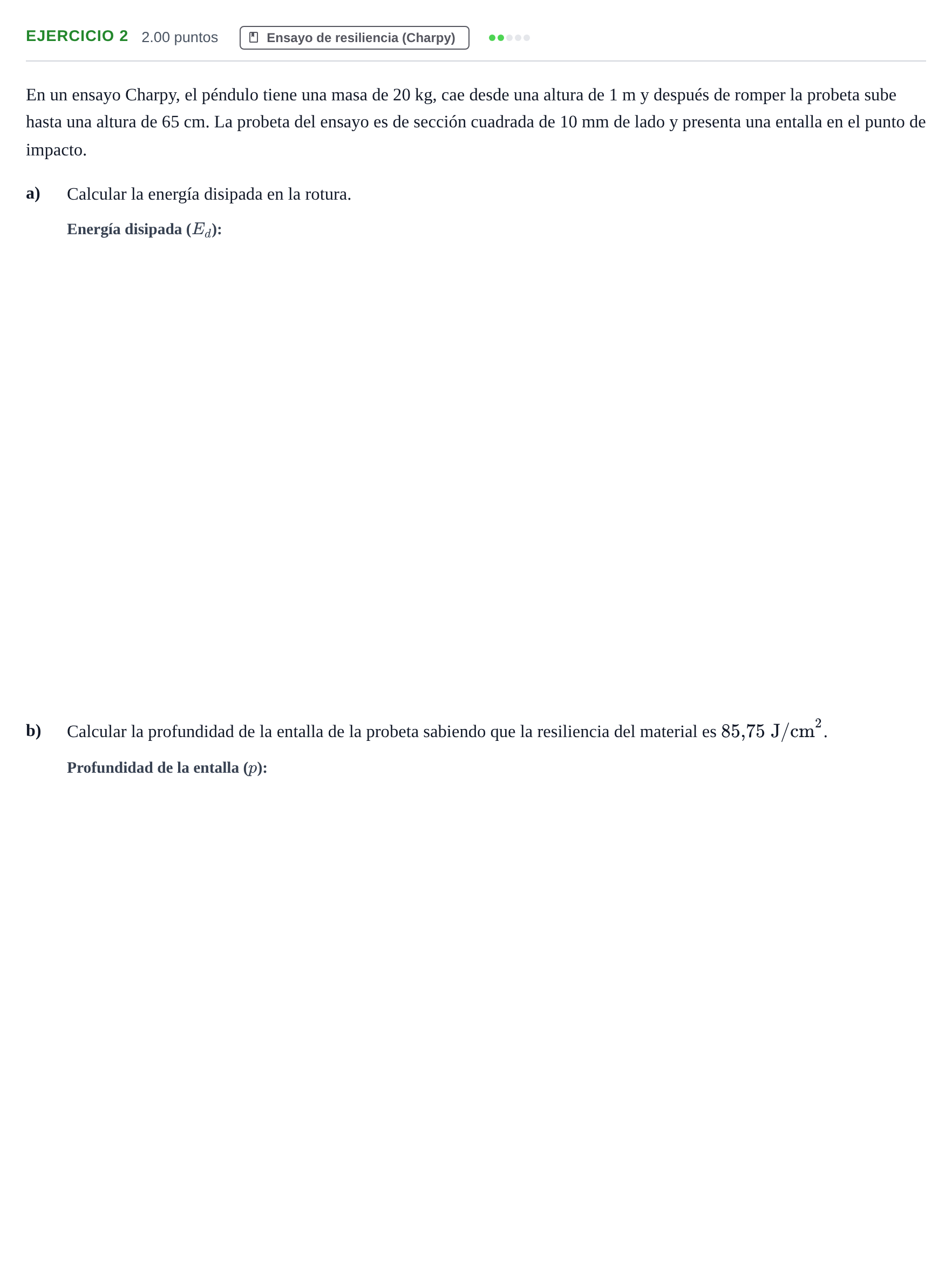

Ejercicio 2 - Ensayo de resiliencia (Charpy) · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Titular 2024

En un ensayo Charpy, el péndulo tiene una masa de 20 kg, cae desde una altura de 1 m y después de romper la probeta sube hasta una altura de 65 cm. La probeta del ensayo es de sección cuadrada de 10 mm de lado y presenta una entalla en el punto de impacto.

a)

Calcular la energía disipada en la rotura.

b)

Calcular la profundidad de la entalla de la probeta sabiendo que la resiliencia del material es $85{,}75\text{ J/cm}^2$.
