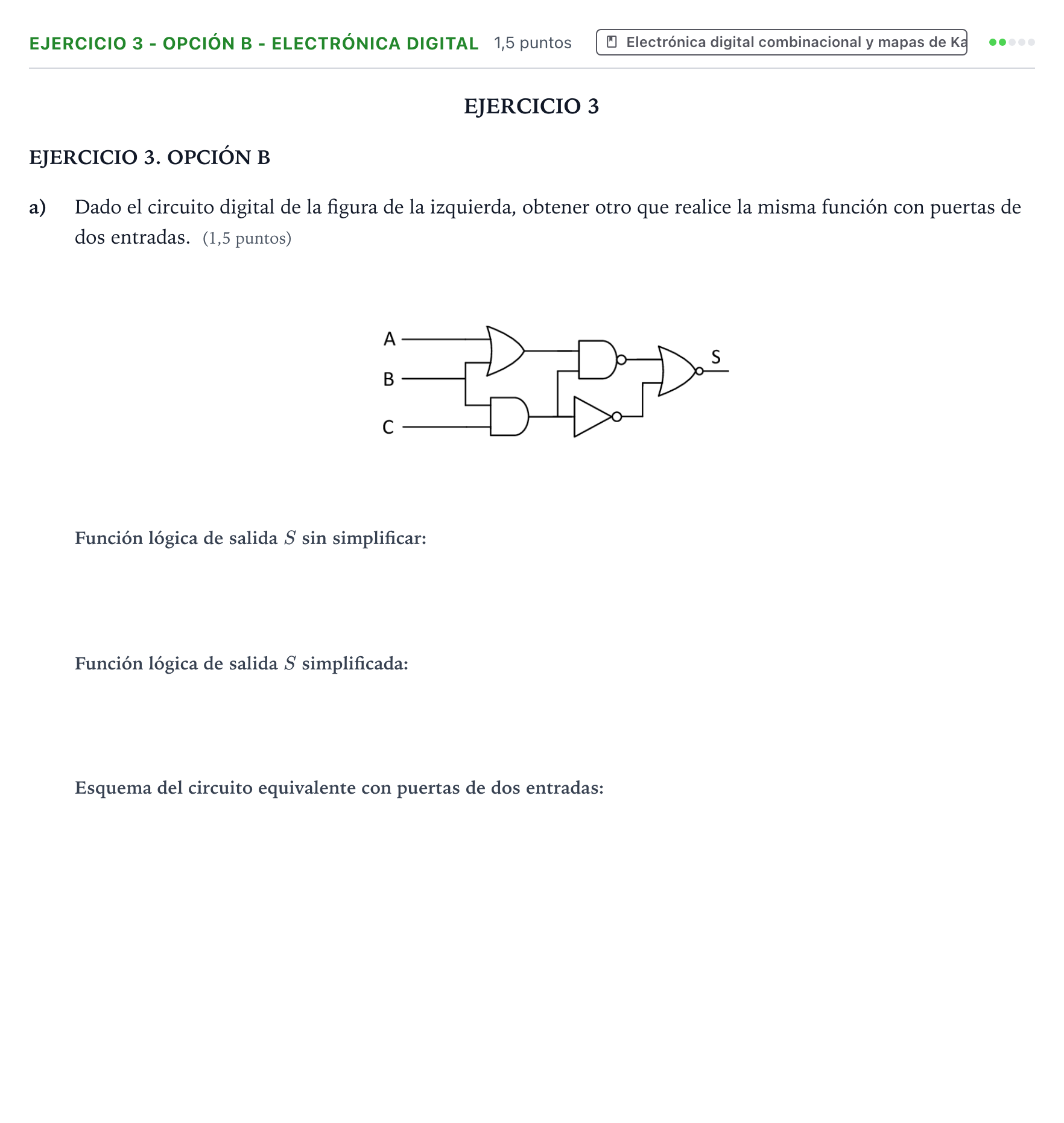

Ejercicio 3 - Opción B - Electrónica digital · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2025

Función S sin simplificar

Solución: $S = \overline{\overline{(A+B) \cdot (B \cdot C)} + \overline{B \cdot C}}$

Función S simplificada

Solución: $S = B \cdot C$

Circuito equivalente con puertas de dos entradas

Solución: Una única puerta AND de dos entradas, con entradas $B$ y $C$ y salida $S$ ($S = B \cdot C$).
