Enunciado

EJERCICIO 3 - OPCIÓN A

a) Dada la siguiente tabla de verdad, se pide:

AA

0 · 0 · 0 · 0 · 0 · 0 · 0 · 0

1 · 1 · 1 · 1 · 1 · 1 · 1 · 1

BB

0 · 0 · 0 · 0 · 1 · 1 · 1 · 1

0 · 0 · 0 · 0 · 1 · 1 · 1 · 1

CC

0 · 0 · 1 · 1 · 0 · 0 · 1 · 1

0 · 0 · 1 · 1 · 0 · 0 · 1 · 1

DD

0 · 1 · 0 · 1 · 0 · 1 · 0 · 1

0 · 1 · 0 · 1 · 0 · 1 · 0 · 1

FF

0 · 0 · 0 · X · 0 · 1 · 0 · X

0 · 0 · 1 · 0 · X · 1 · 1 · 1

Nota: X representa un estado indiferente

a.1)

Obtener la expresión de la función FF lo más simplificada posible. [1 punto]

a.2)

Diseñar un circuito que realice dicha función con puertas lógicas. [0,5 puntos]

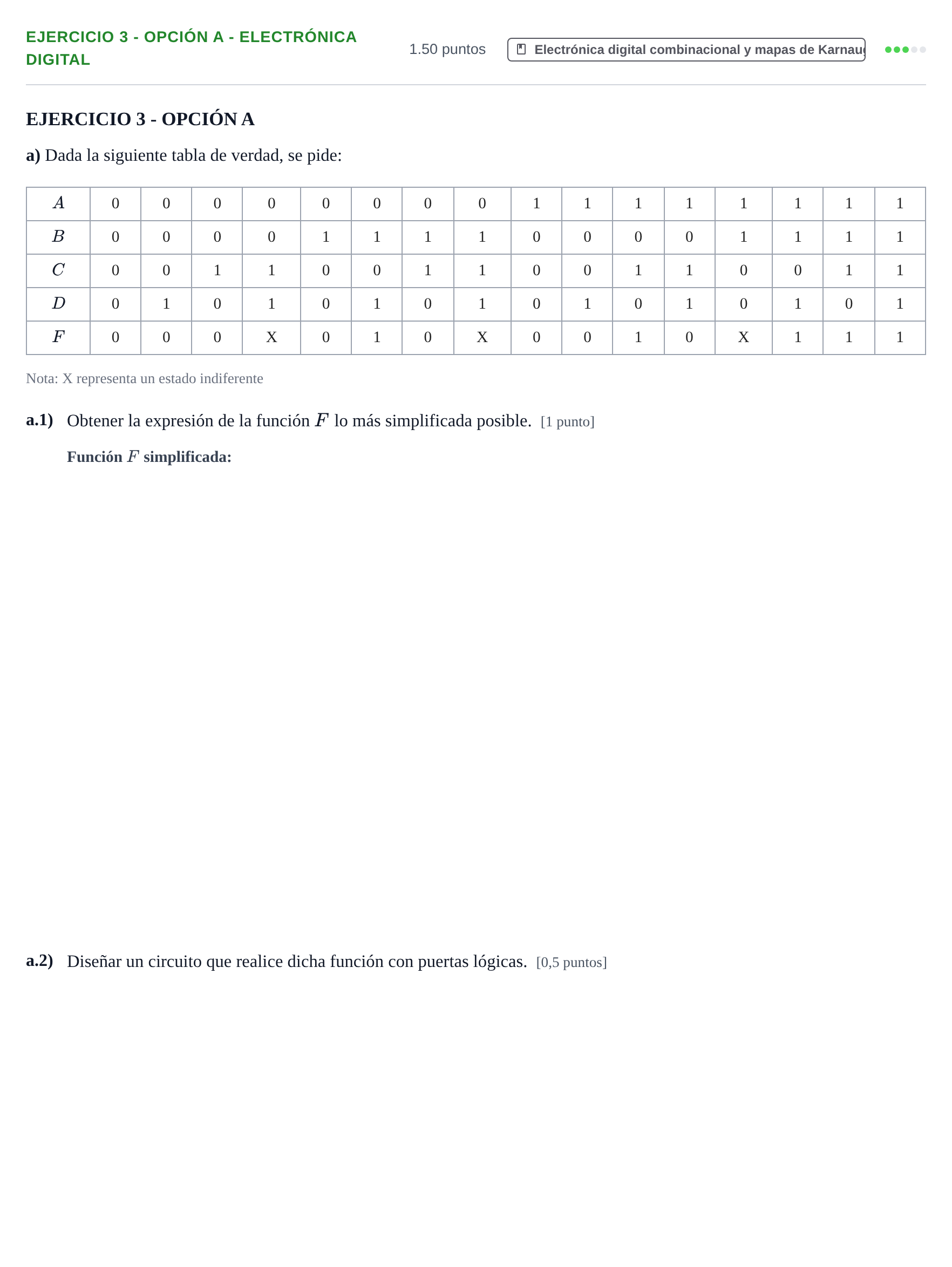

Enunciado: Ejercicio 3 - Opción A - Electrónica digital · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2025

Solución

Según los criterios oficiales de corrección

a.1) Obtener la expresión de la función F lo más simplificada posible.

Solución: F=B⋅D+A⋅CF = B \cdot D + A \cdot C

a.2) Diseñar un circuito que realice dicha función con puertas lógicas.

Solución: Circuito combinacional con dos puertas AND de dos entradas (una con entradas B y D, otra con entradas A y C) cuyas salidas se conectan a una puerta OR de dos entradas que produce la salida F.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
