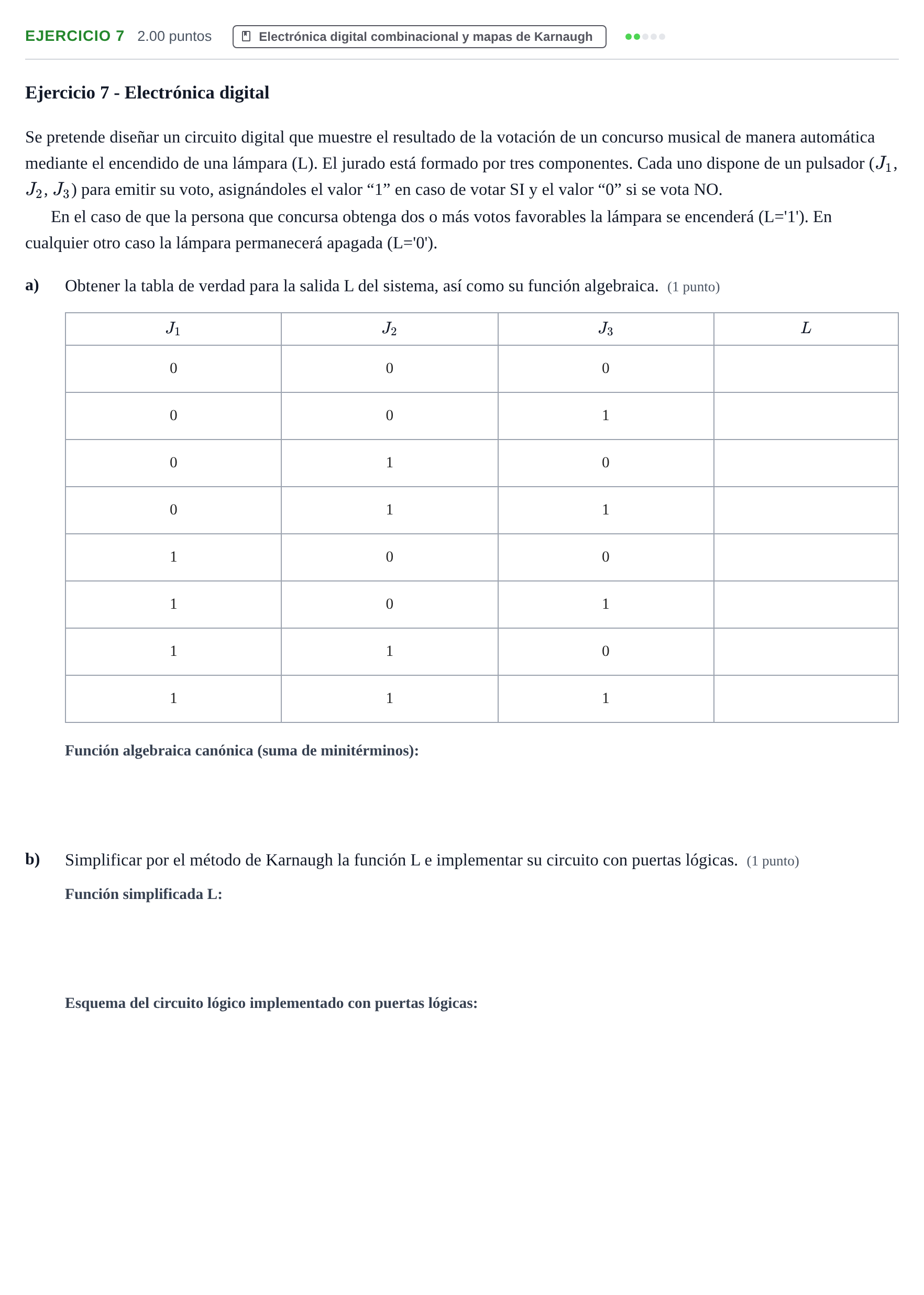

Ejercicio 7 - Electrónica digital

Se pretende diseñar un circuito digital que muestre el resultado de la votación de un concurso musical de manera automática mediante el encendido de una lámpara (L). El jurado está formado por tres componentes. Cada uno dispone de un pulsador ($J_1$, $J_2$, $J_3$) para emitir su voto, asignándoles el valor “1” en caso de votar SI y el valor “0” si se vota NO.

En el caso de que la persona que concursa obtenga dos o más votos favorables la lámpara se encenderá (L='1'). En cualquier otro caso la lámpara permanecerá apagada (L='0').

a)

Obtener la tabla de verdad para la salida L del sistema, así como su función algebraica. (1 punto)

$J_1$

$J_2$

$J_3$

$L$

b)

Simplificar por el método de Karnaugh la función L e implementar su circuito con puertas lógicas. (1 punto)
