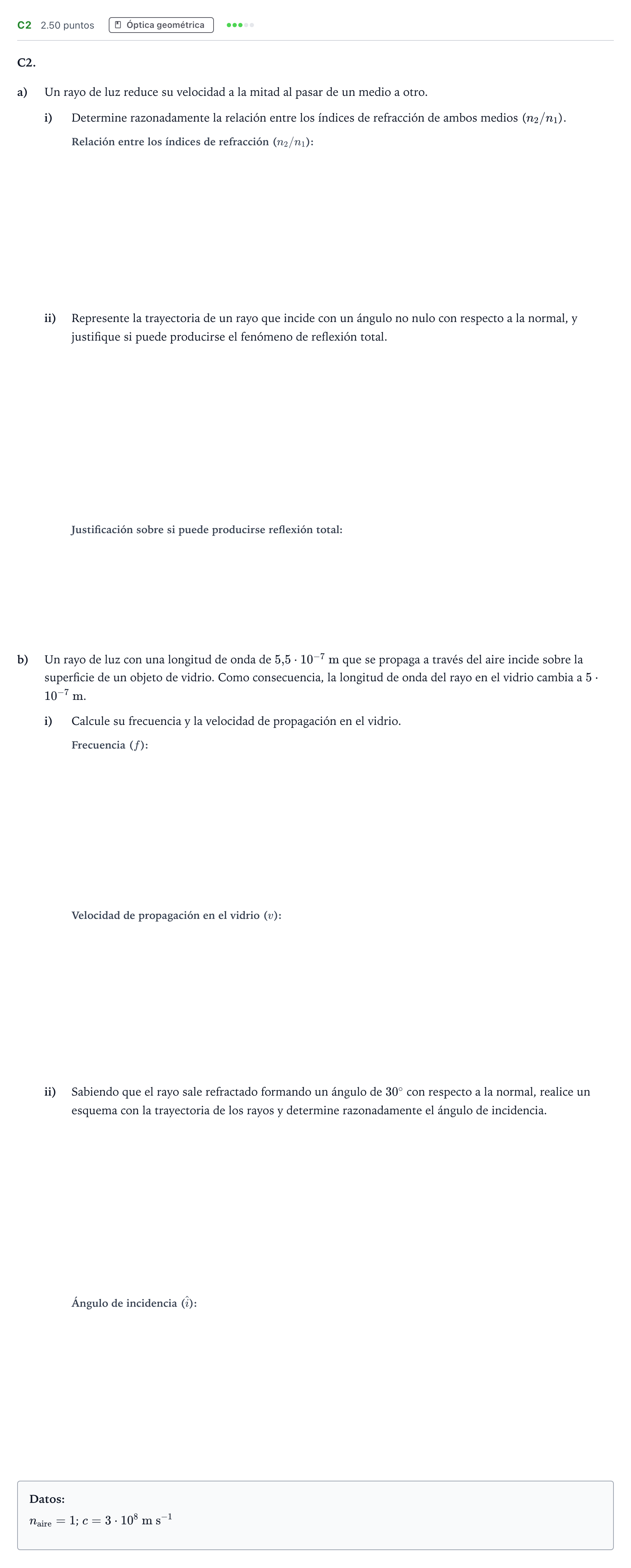

Ejercicio C2 · Física PAU Andalucía Extraordinaria Reserva 2023

a) i) Determine razonadamente la relación entre los índices de refracción de ambos medios.

Solución: 2

Esquemas gráficos de trayectoria de los rayos para a) ii) y b) ii)

Solución: a) ii) Esquema de refracción: El rayo incide desde el medio 1 formando un ángulo $\hat{i} > 0$ con la normal. Al pasar al medio 2 ($n_2 > n_1$), el rayo se acerca a la normal, de modo que el ángulo refractado cumple $\hat{r} < \hat{i}$. Se debe representar la superficie de separación, la recta normal discontinua, el rayo incidente y el rayo refractado acercándose a la normal. b) ii) Esquema con la trayectoria: Superficie horizontal de separación aire-vidrio. La normal perpendicular a la superficie. El rayo refractado en el vidrio forma $30^\circ$ con la normal. El rayo incidente en el aire forma un ángulo mayor con la normal ($\,\hat{i} = 33{,}37^\circ\,$), mostrando la desviación hacia la normal al entrar en el vidrio.

a) ii) Justifique si puede producirse el fenómeno de reflexión total.

Solución: No puede producirse reflexión total / No / No es posible
