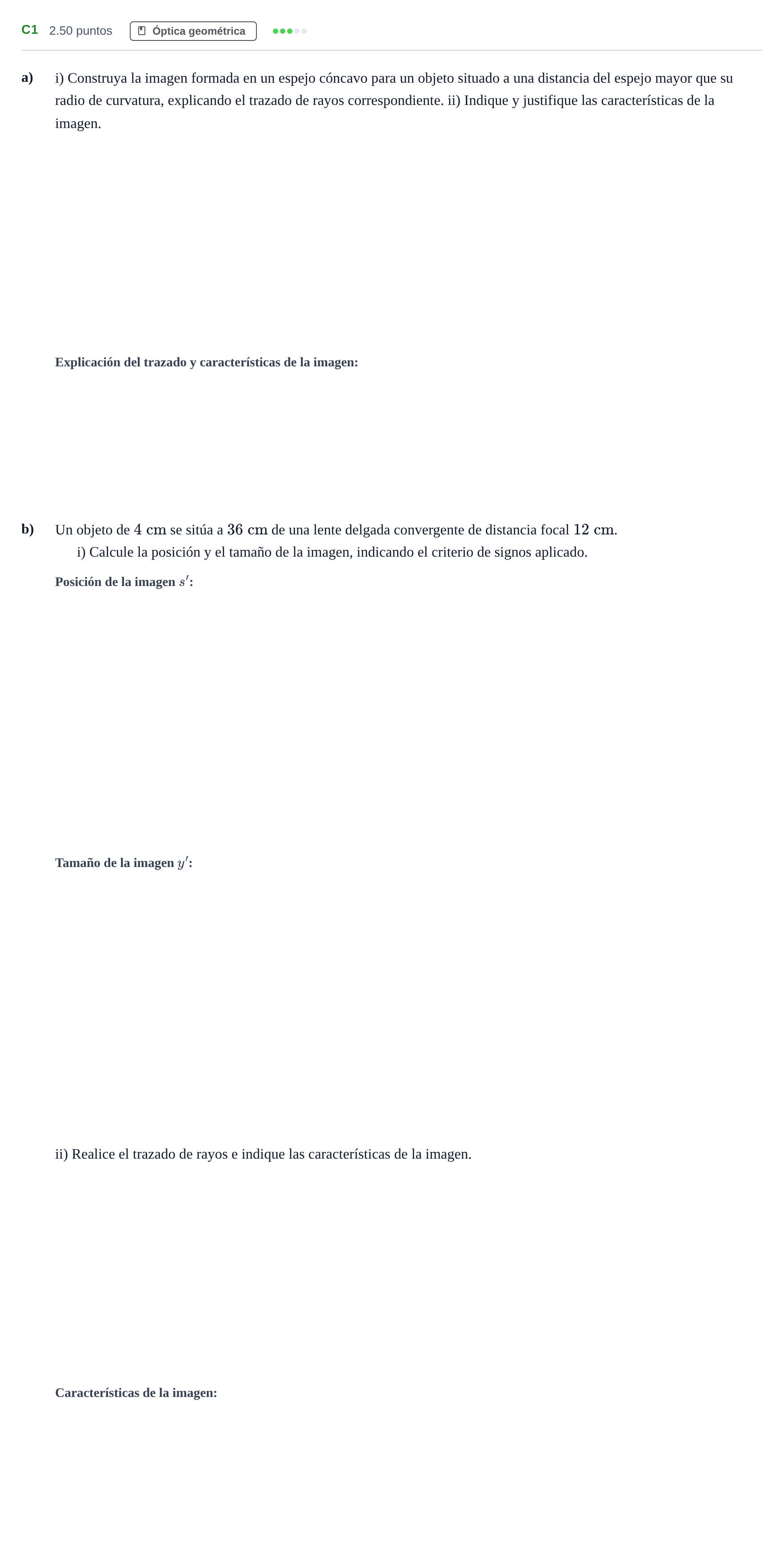

Ejercicio C1 · Física PAU Andalucía Extraordinaria Titular 2024

a) y b) Trazados de rayos para el espejo cóncavo y la lente convergente:

Solución: Espejo cóncavo: Rayo paralelo al eje óptico que se refleja pasando por el foco $F$, y rayo que pasa por el centro de curvatura $C$ que se refleja sobre sí mismo. La intersección genera una imagen real, invertida y de menor tamaño situada entre $C$ y $F$. Lente convergente: Rayo paralelo al eje que se refracta pasando por el foco imagen $F'$, y rayo que pasa por el centro óptico sin desviarse. Se cortan a $18\text{ cm}$ a la derecha de la lente dando una imagen real, invertida y menor.

a) i) y ii) Explicación del trazado y características de la imagen en el espejo cóncavo:

Solución: Real, invertida y de menor tamaño, situada entre el centro de curvatura y el foco.

b) i) Calcule la posición de la imagen indicando el criterio de signos aplicado:

Solución: $18$ cm / $0{,}18$ m
