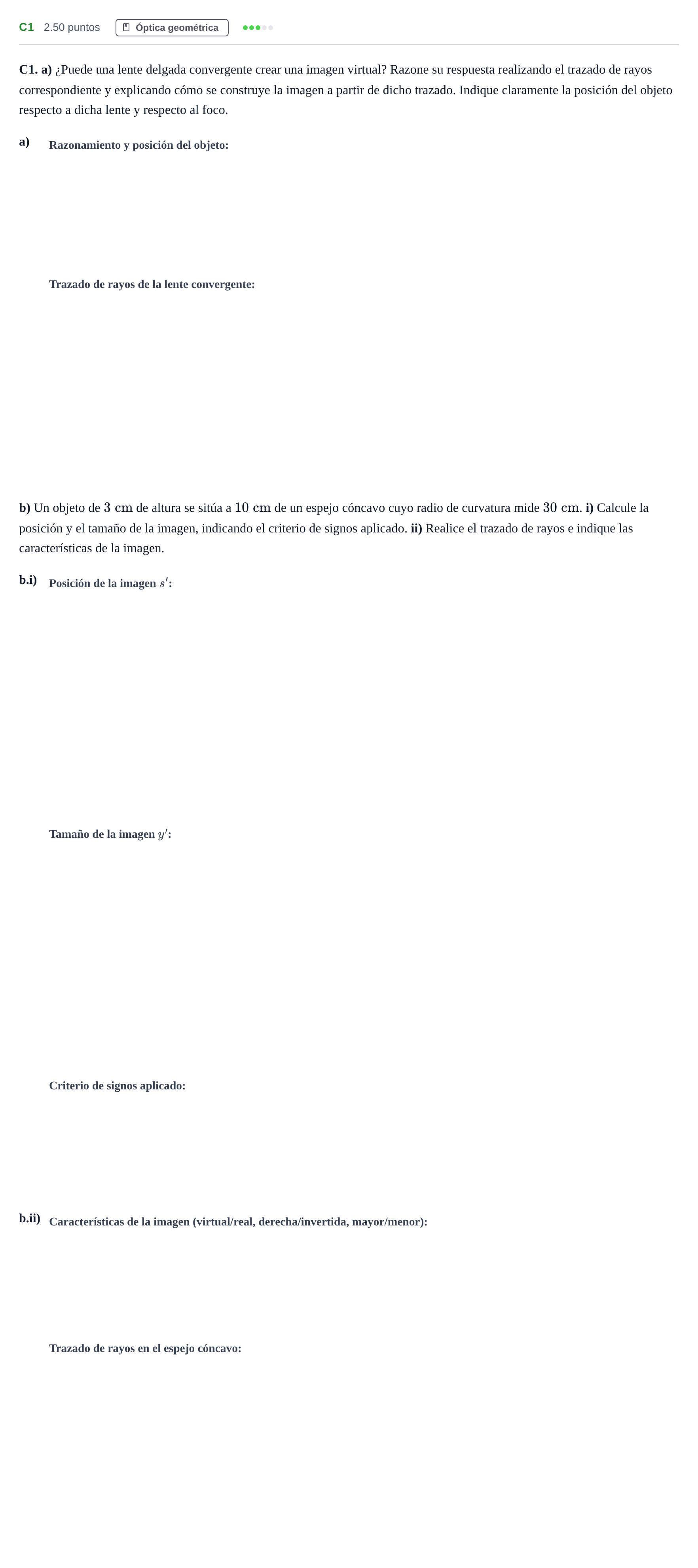

Ejercicio C1 · Física PAU Andalucía Ordinaria Suplente 2024

a) ¿Puede una lente delgada convergente crear una imagen virtual? Razone su respuesta explicando cómo se construye la imagen a partir de dicho trazado.

Solución: Sí, cuando el objeto se sitúa entre el foco objeto y la lente ($|s| < |f|$ o $d < f$).

b.i) Posición de la imagen indicando el criterio de signos aplicado.

Solución: $30\text{ cm}$ / $0{,}3\text{ m}$

b.i) Tamaño de la imagen.

Solución: $9\text{ cm}$ / $0{,}09\text{ m}$

Criterio de signos aplicado en b.i)

Solución: Criterio de signos DIN: el vértice del espejo es el origen; distancias a la izquierda negativas y a la derecha positivas; alturas hacia arriba positivas.

b.ii) Indique las características de la imagen.

Solución: Virtual, derecha y de mayor tamaño (aumentada).

Trazados de rayos (apartados a y b.ii)

Solución: a) Rayo paralelo al eje óptico que se refracta pasando por el foco imagen y rayo que pasa por el centro óptico sin desviarse; sus prolongaciones hacia atrás se cortan formando imagen virtual. b) En el espejo cóncavo: rayo paralelo que se refleja pasando por el foco y rayo que incide hacia el centro de curvatura o vértice; sus prolongaciones detrás del espejo se cortan en $s' = 30\text{ cm}$.
