Opción A - 2 · Física PAU Andalucía Ordinaria Titular 2019

Tema: Campo electromagnético · Del examen Ordinaria Titular (2019)

Enunciado

2. a) Razone qué sentido tendrá la corriente inducida en una espira cuando:

i)

Acercamos perpendicularmente al plano de la espira el polo norte de un imán. Haga un esquema explicativo.

ii)

El plano de la espira se aleja del polo norte de un imán. Haga un esquema explicativo.

b) Una espira rectangular como la de la figura posee uno de sus lados móvil que se mueve dentro de un campo magnético uniforme de 0,8 T0{,}8\text{ T} con una velocidad constante de 0,12 m⋅s−10{,}12\text{ m}\cdot\text{s}^{-1}. Calcule:

i)

La f.e.m. inducida en la espira en función del tiempo.

ii)

La intensidad y el sentido de la corriente que recorre la espira si su resistencia eléctrica es de 0,2 Ω0{,}2\ \Omega.

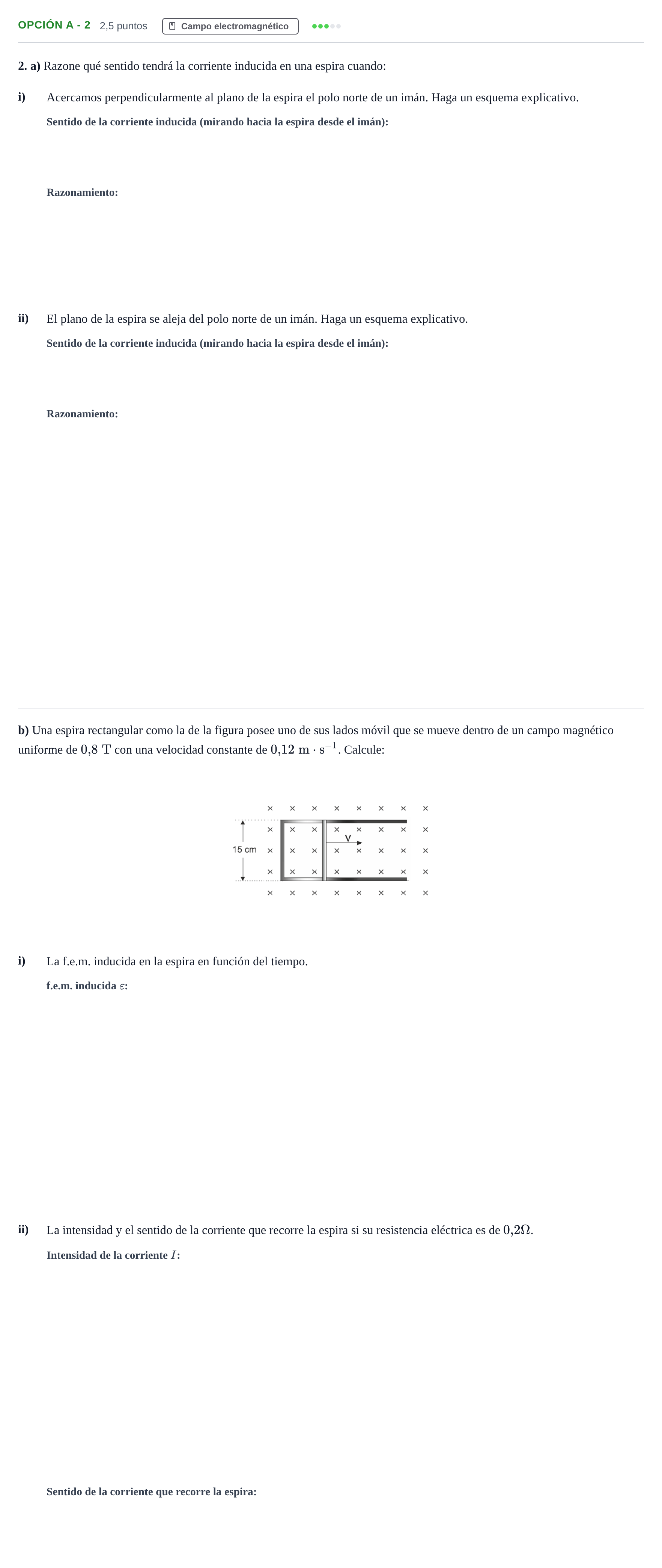

Enunciado: Opción A - 2 · Física PAU Andalucía Ordinaria Titular 2019

Solución

Solución de AprenAI (no es la oficial)

a) i) Sentido de la corriente inducida al acercar el polo norte del imán

Solución: Antihorario

a) i) Razonamiento del sentido de la corriente inducida

Solución: Al aproximar el polo norte perpendicularmente al plano de la espira, el flujo magnético aumenta. Según la ley de Faraday-Lenz, el sentido de la corriente inducida es tal que genera un campo magnético inducido que se opone a la variación de flujo, es decir, saliente respecto de la espira (cara norte enfrentada al imán). Aplicando la regla de la mano derecha, la corriente debe circular en sentido antihorario.

a) ii) Sentido de la corriente inducida al alejar la espira del polo norte del imán

Solución: Horario

a) ii) Razonamiento del sentido de la corriente inducida

Solución: Al alejar la espira del polo norte del imán, el flujo magnético que la atraviesa disminuye. La ley de Lenz exige que la corriente inducida se oponga a dicha disminución, generando un campo magnético inducido en el mismo sentido que el del imán (entrante hacia la espira, cara sur enfrentada al imán). Por la regla de la mano derecha, la corriente circula en sentido horario.

Las soluciones de los 4 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
