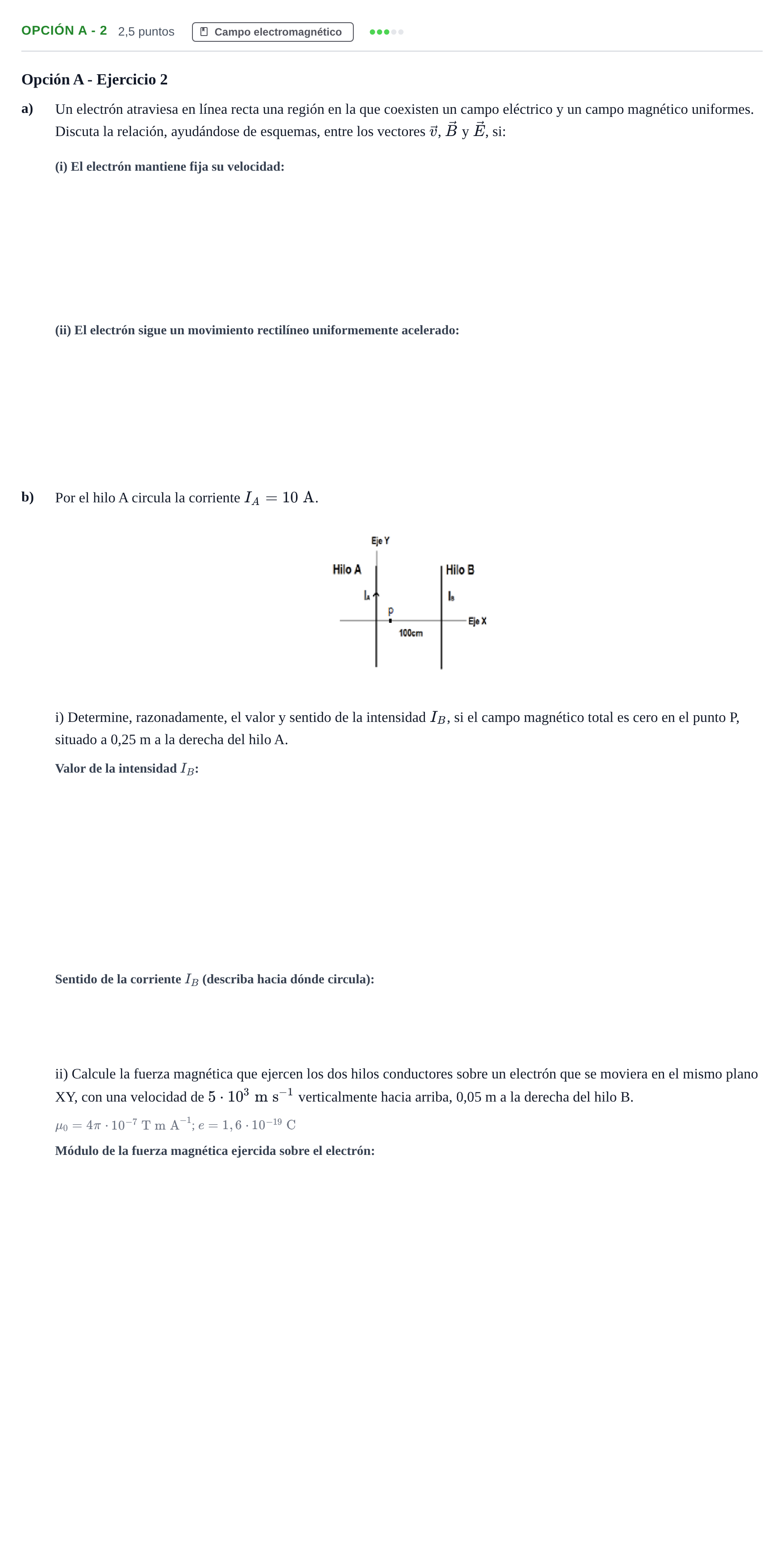

Opción A - 2 · Física PAU Andalucía Reserva B 2019

2. a) Un electrón atraviesa en línea recta una región en la que coexisten un campo eléctrico y un campo magnético uniformes. Discuta la relación, ayudándose de esquemas, entre los vectores v, B y E, si:

(i)

El electrón mantiene fija su velocidad.

(ii)

El electrón sigue un movimiento rectilíneo uniformemente acelerado.

b) Por el hilo A circula la corriente $I_A = 10\text{ A}$.

i)

Determine, razonadamente, el valor y sentido de la intensidad $I_B$, si el campo magnético total es cero en el punto P, situado a $0,25\text{ m}$ a la derecha del hilo A.

ii)

Calcule la fuerza magnética que ejercen los dos hilos conductores sobre un electrón que se moviera en el mismo plano XY, con una velocidad de $5\cdot 10^3\text{ m s}^{-1}$ verticalmente hacia arriba, $0,05\text{ m}$ a la derecha del hilo B.

$\mu_0 = 4\pi\cdot 10^{-7}\text{ T m A}^{-1}$; $e = 1,6\cdot 10^{-19}\text{ C}$
