Enunciado
OPCIÓN A
EJERCICIO 1º: TRAZADO GEOMÉTRICO.

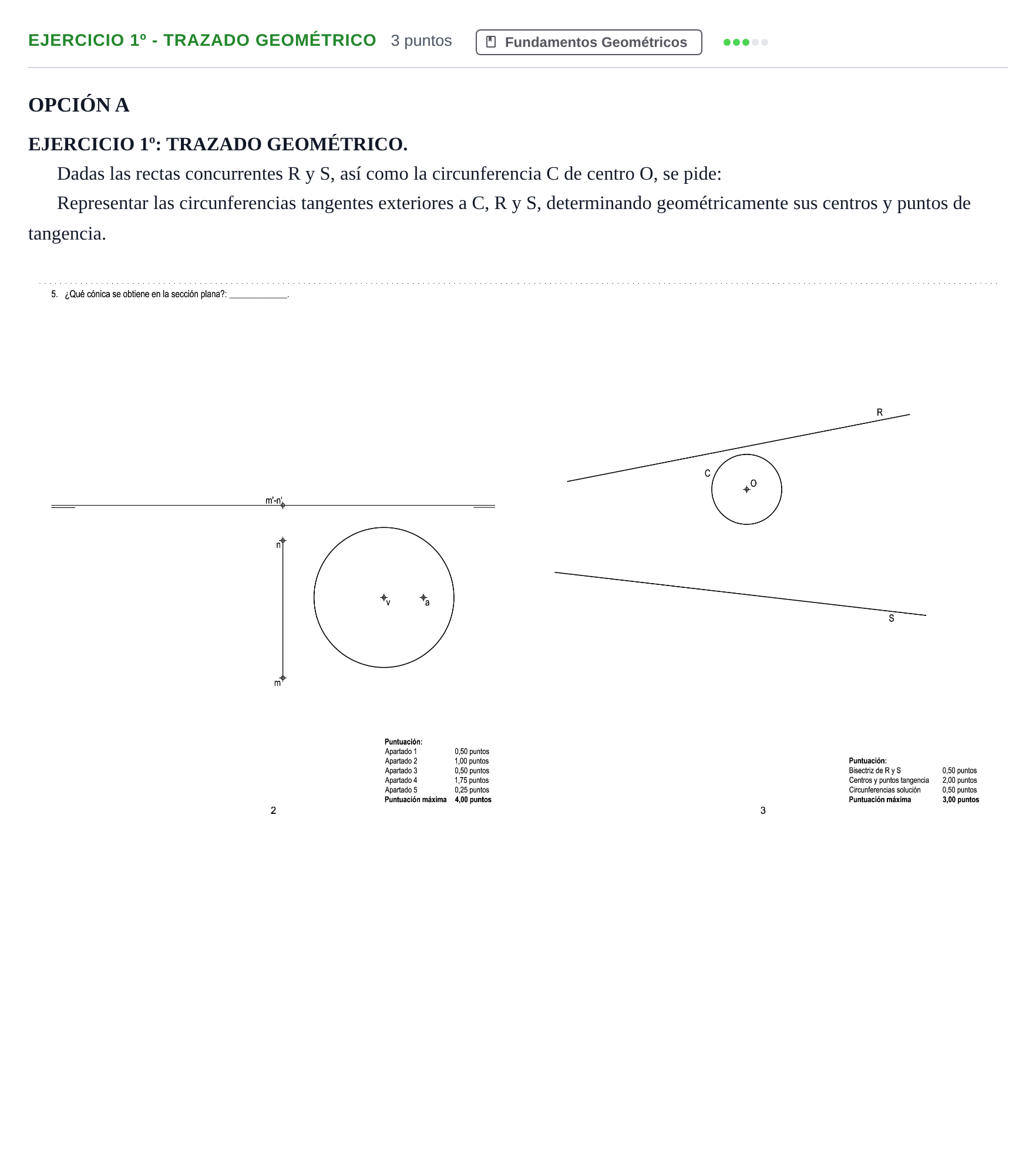

Dadas las rectas concurrentes R y S, así como la circunferencia C de centro O, se pide:
Representar las circunferencias tangentes exteriores a C, R y S, determinando geométricamente sus centros y puntos de tangencia.
Solución
Según los criterios oficiales de corrección
Representar las circunferencias tangentes exteriores a C, R y S, determinando geométricamente sus centros y puntos de tangencia.
Solución: Se traza la bisectriz del ángulo que forman las rectas concurrentes R y S (0,50 puntos). Se determinan geométricamente los centros de las circunferencias solución situados en la bisectriz y sus correspondientes puntos de tangencia con R, S y la circunferencia C (2,00 puntos). Se trazan las dos circunferencias tangentes exteriores solución (0,50 puntos).
