Bloque I - Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2024

Enunciado

BLOQUE I

PROBLEMA 2: PERSPECTIVA ISOMÉTRICA

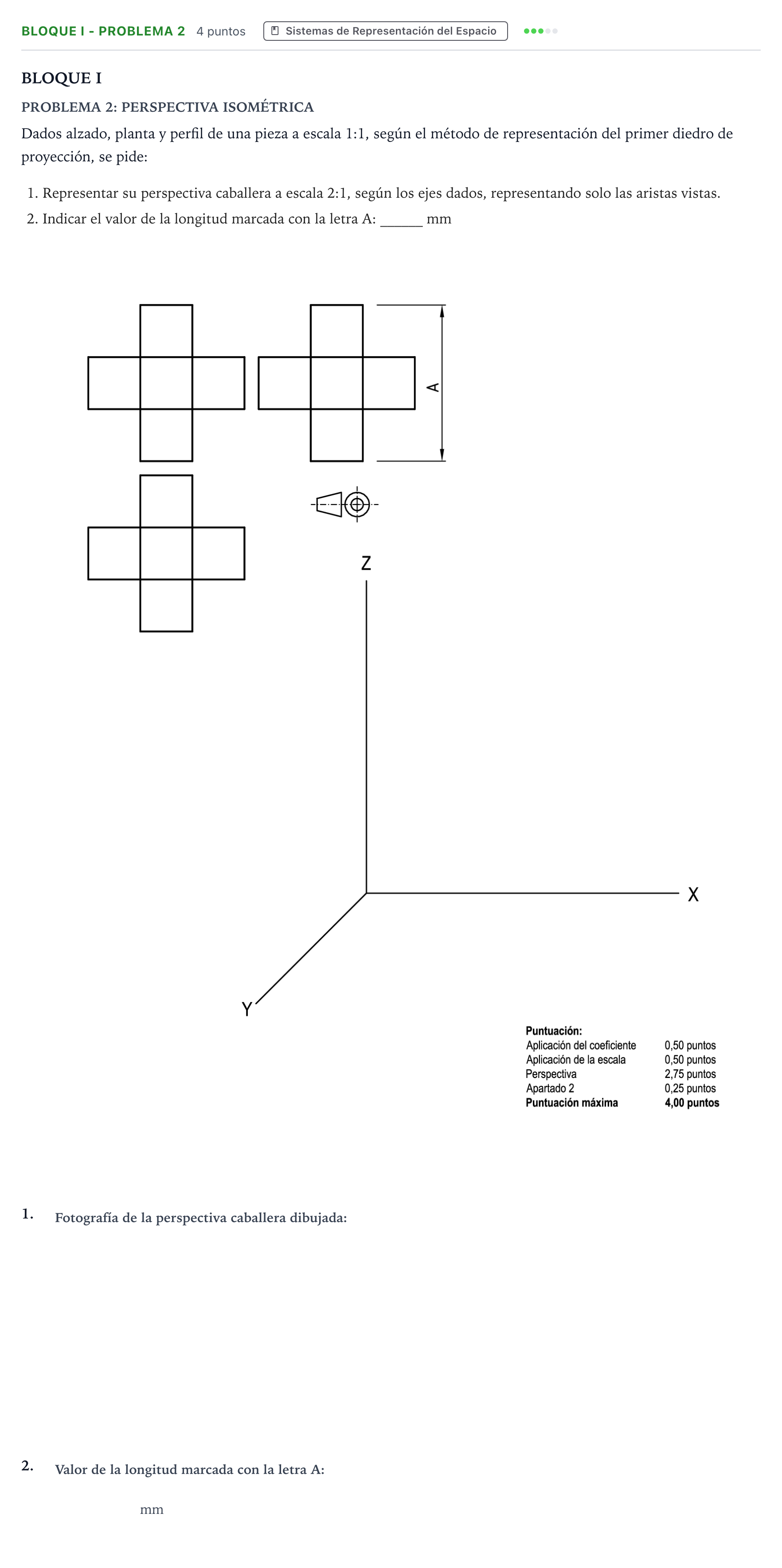

Dados alzado, planta y perfil de una pieza a escala 1:1, según el método de representación del primer diedro de proyección, se pide:

Representar su perspectiva caballera a escala 2:1, según los ejes dados, representando solo las aristas vistas.

Indicar el valor de la longitud marcada con la letra A: ______ mm

Enunciado: Bloque I - Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2024

Solución de AprenAI (no es la oficial)

2. Indicar el valor de la longitud marcada con la letra A: ______ mm

Solución: 45 mm

La solución del apartado que falta y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
