Bloque I - Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente B 2024

BLOQUE I

PROBLEMA 2: PERSPECTIVA ISOMÉTRICA

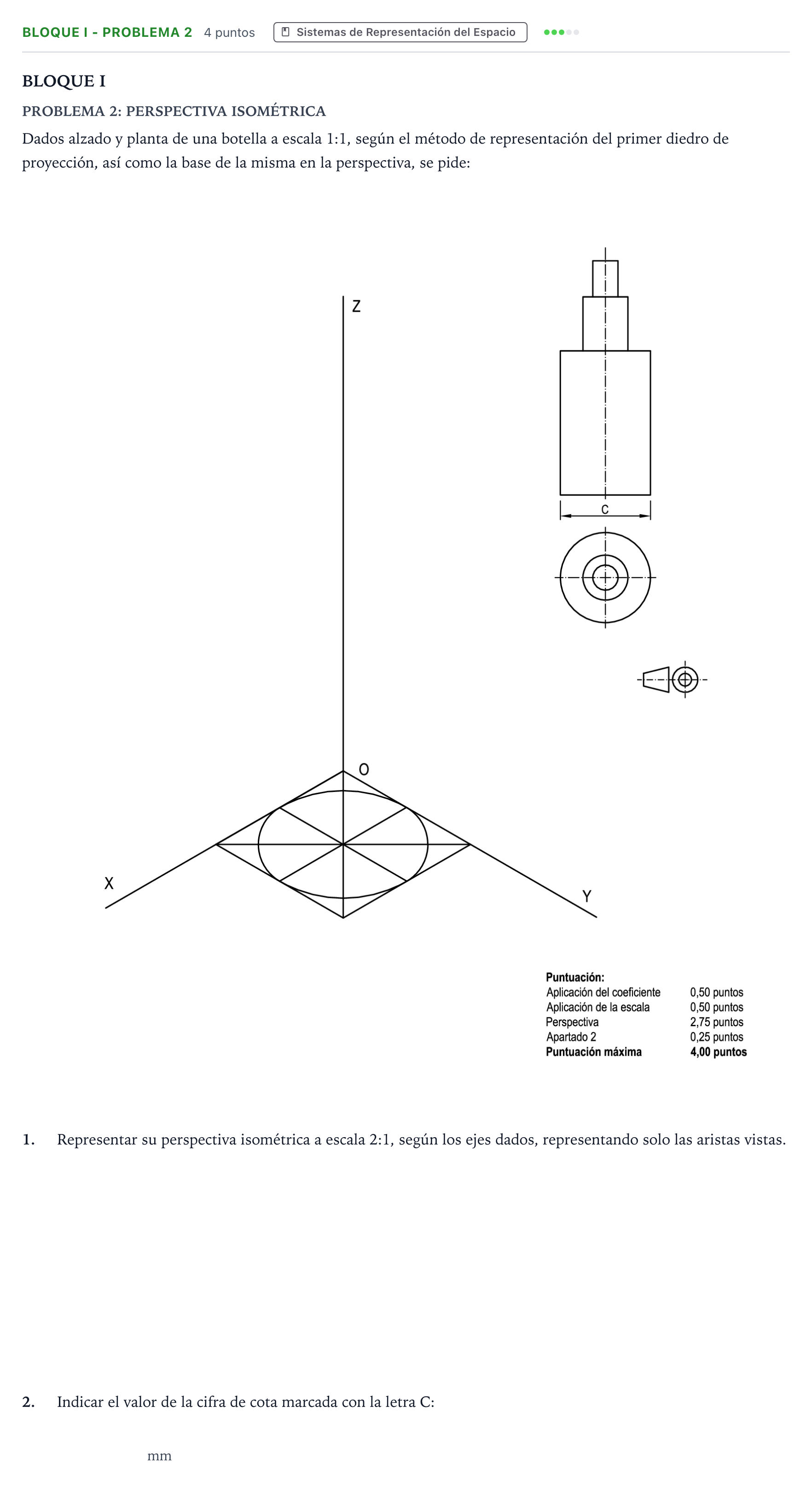

Dados alzado y planta de una botella a escala 1:1, según el método de representación del primer diedro de proyección, así como la base de la misma en la perspectiva, se pide:

1.

Representar su perspectiva isométrica a escala 2:1, según los ejes dados, representando solo las aristas vistas.

2.

Indicar el valor de la cifra de cota marcada con la letra C:

mm
