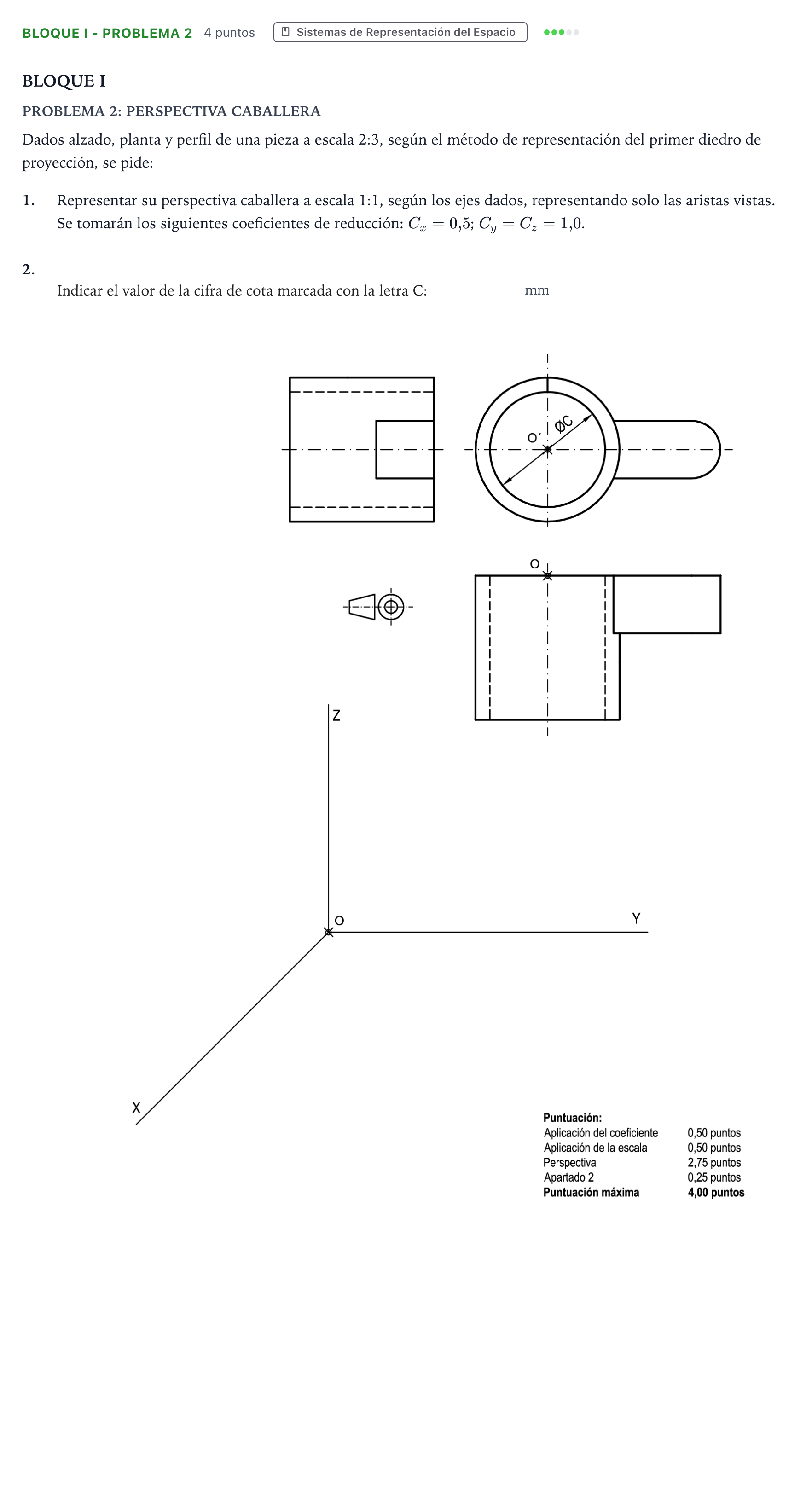

Bloque I - Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular B 2024

BLOQUE I

PROBLEMA 2: PERSPECTIVA CABALLERA

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:

1.

Representar su perspectiva caballera a escala 1:1, según los ejes dados, representando solo las aristas vistas. Se tomarán los siguientes coeficientes de reducción: $C_x = 0{,}5$; $C_y = C_z = 1{,}0$.

2.

Indicar el valor de la cifra de cota marcada con la letra C:

mm
