Bloque I - Problema 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular B 2024

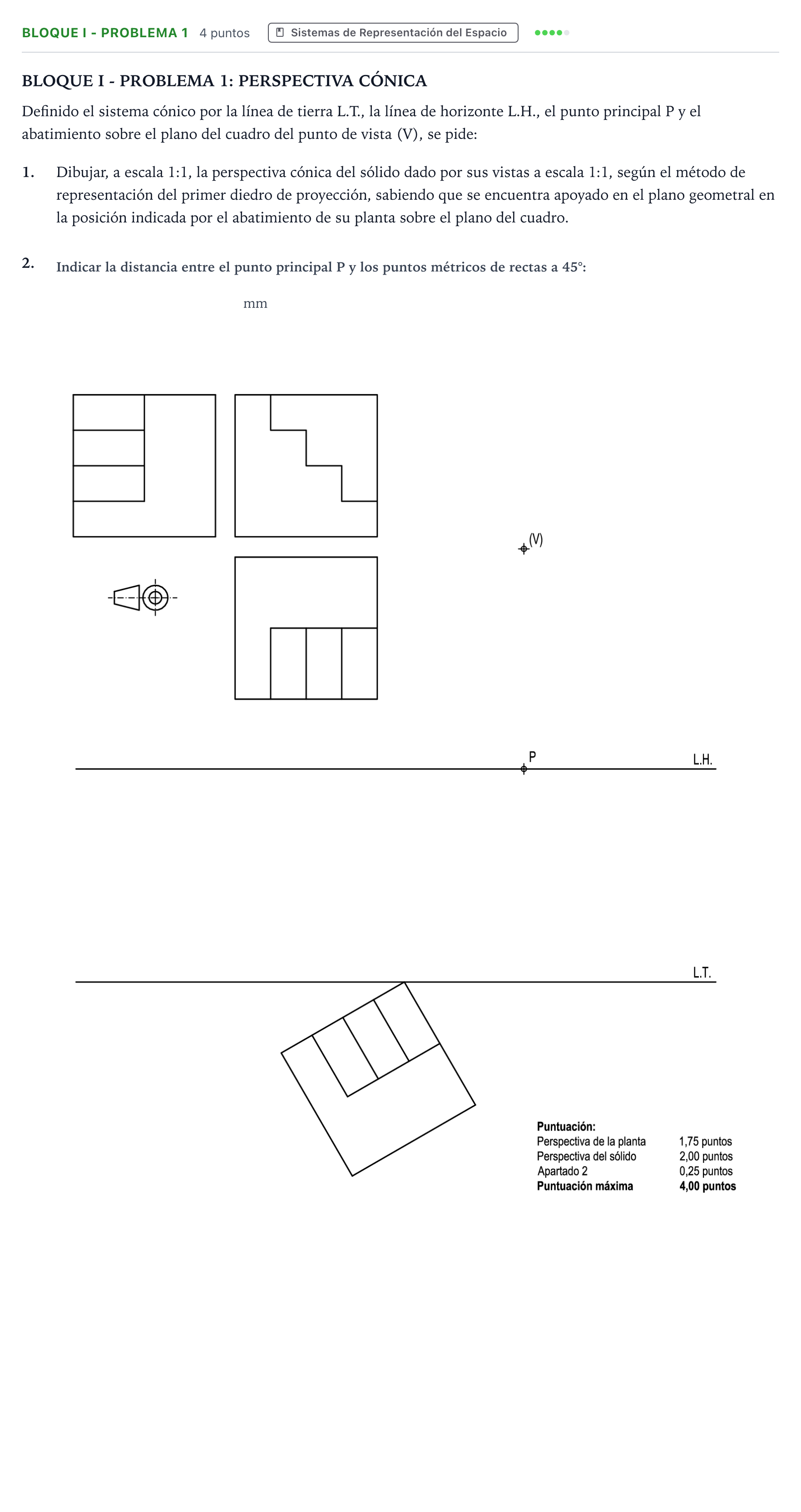

BLOQUE I - PROBLEMA 1: PERSPECTIVA CÓNICA

Definido el sistema cónico por la línea de tierra L.T., la línea de horizonte L.H., el punto principal P y el abatimiento sobre el plano del cuadro del punto de vista (V), se pide:

1.

Dibujar, a escala 1:1, la perspectiva cónica del sólido dado por sus vistas a escala 1:1, según el método de representación del primer diedro de proyección, sabiendo que se encuentra apoyado en el plano geometral en la posición indicada por el abatimiento de su planta sobre el plano del cuadro.

2.

mm
