10. Circuit amb condensadors en règim estacionari

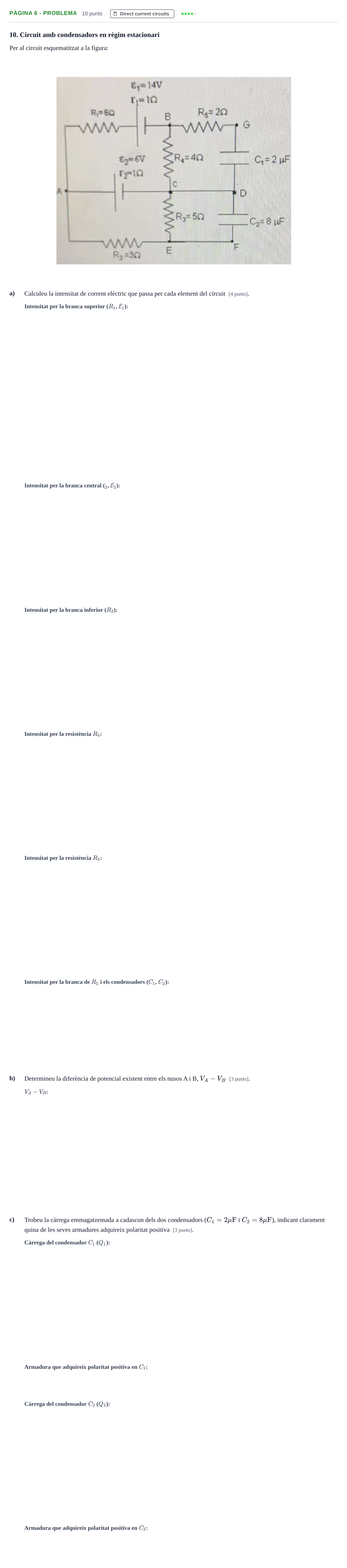

Per al circuit esquematitzat a la figura:

a)

Calculeu la intensitat de corrent elèctric que passa per cada element del circuit [4 punts].

b)

Determineu la diferència de potencial existent entre els nusos A i B, VA−VBV_A - V_B [3 punts].

c)

Trobeu la càrrega emmagatzemada a cadascun dels dos condensadors (C1=2 μFC_1 = 2\ \mu\text{F} i C2=8 μFC_2 = 8\ \mu\text{F}), indicant clarament quina de les seves armadures adquireix polaritat positiva [3 punts].

Enunciado: Ejercicio Pàgina 6 - Problema · Física II URV Recull d'exàmens de Física II: Electrostàtica i Circuits de Corrent Continu

Solución

Según los criterios oficiales de corrección

a) Intensitat per la branca superior (R₁, ℰ₁)

Solución: 1 A

a) Intensitat per la branca central (r₂, ℰ₂)

Solución: 0 A

a) Intensitat per la branca inferior (R₂)

Solución: 1 A

a) Intensitat per la resistència R₄

Solución: 1 A

a) Intensitat per la resistència R₃

Solución: 1 A

a) Intensitat per la branca de R₅ i els condensadors

Solución: 0 A

b) Determineu la diferència de potencial existent entre els nusos A i B, VA - VB

Solución: -7 V

c) Càrrega emmagatzemada al condensador C₁

Solución: 8 µC / 8e-6 C

c) Armadura que adquireix polaritat positiva en C₁

Solución: G / armadura G

c) Càrrega emmagatzemada al condensador C₂

Solución: 40 µC / 4e-5 C

c) Armadura que adquireix polaritat positiva en C₂

Solución: D / armadura D
