Qüestió 2 (5 punts). Circuit de dues malles

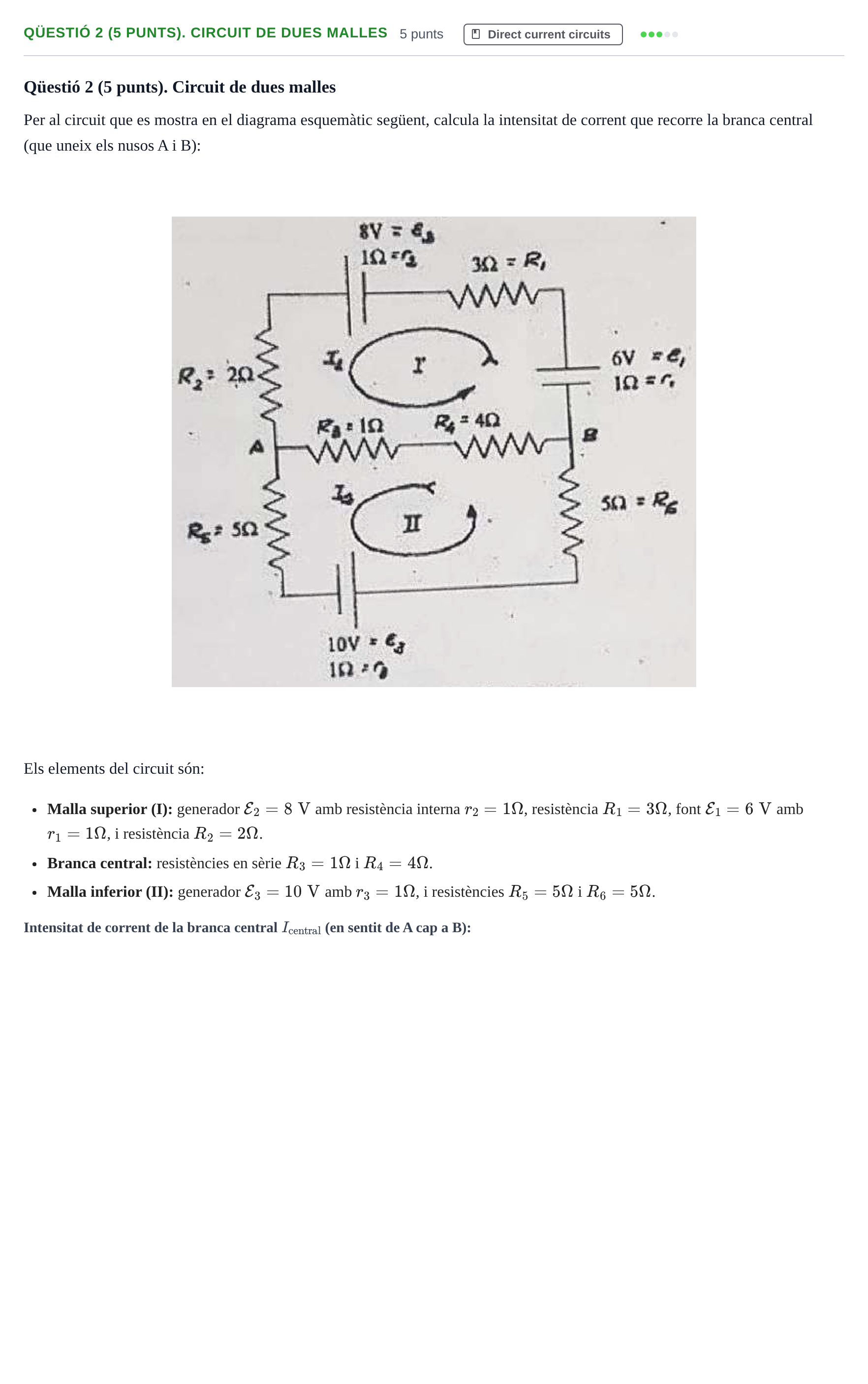

Per al circuit que es mostra en el diagrama esquemàtic següent, calcula la intensitat de corrent que recorre la branca central (que uneix els nusos A i B):

Els elements del circuit són:

Malla superior (I): generador $\mathcal{E}_2 = 8\text{ V}$ amb resistència interna $r_2 = 1\ \Omega$, resistència $R_1 = 3\ \Omega$, font $\mathcal{E}_1 = 6\text{ V}$ amb $r_1 = 1\ \Omega$, i resistència $R_2 = 2\ \Omega$.

Branca central: resistències en sèrie $R_3 = 1\ \Omega$ i $R_4 = 4\ \Omega$.

Malla inferior (II): generador $\mathcal{E}_3 = 10\text{ V}$ amb $r_3 = 1\ \Omega$, i resistències $R_5 = 5\ \Omega$ i $R_6 = 5\ \Omega$.
