Ejercicio 7. Qüestió 2 (5 punts) · Física II URV Recull d'exàmens i problemes d'Electricitat (Física II)

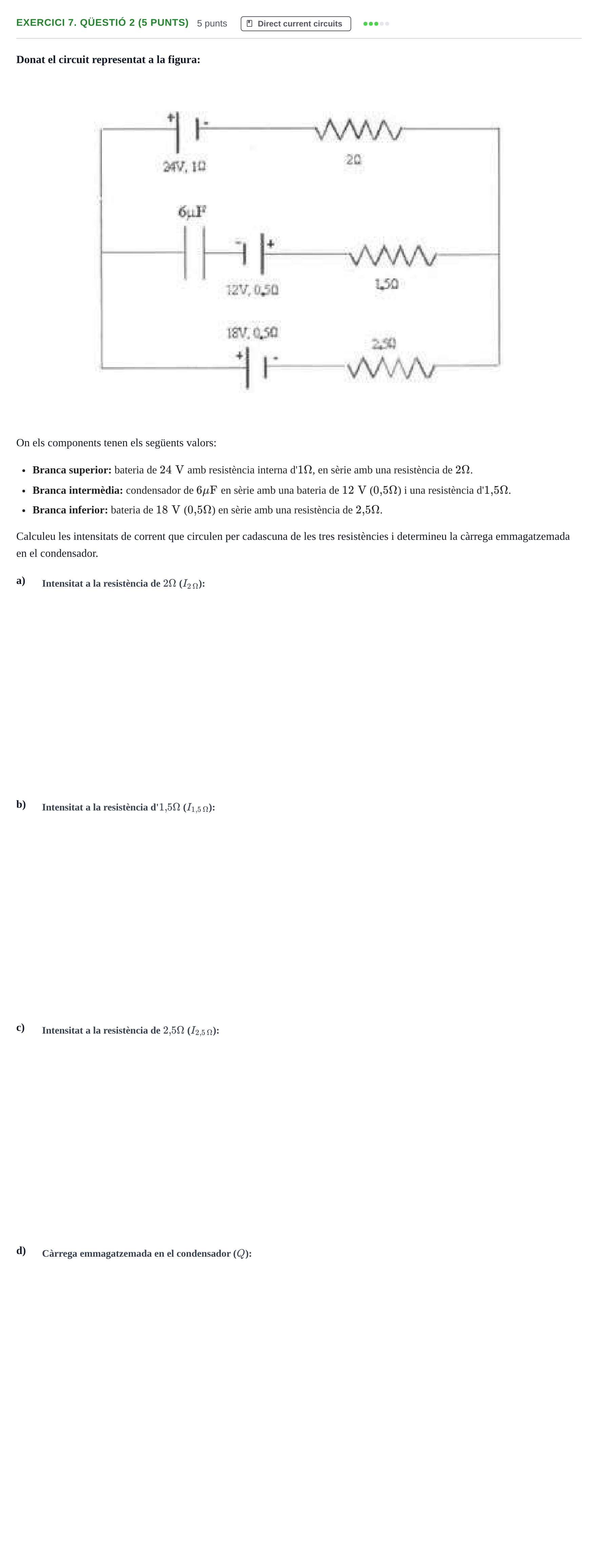

Donat el circuit representat a la figura:

On els components tenen els següents valors:

Branca superior: bateria de $24\text{ V}$ amb resistència interna d'$1\ \Omega$, en sèrie amb una resistència de $2\ \Omega$.

Branca intermèdia: condensador de $6\ \mu\text{F}$ en sèrie amb una bateria de $12\text{ V}$ ($0{,}5\ \Omega$) i una resistència d'$1{,}5\ \Omega$.

Branca inferior: bateria de $18\text{ V}$ ($0{,}5\ \Omega$) en sèrie amb una resistència de $2{,}5\ \Omega$.

Calculeu les intensitats de corrent que circulen per cadascuna de les tres resistències i determineu la càrrega emmagatzemada en el condensador.

a)

b)

c)

d)
