Ejercicio Pàgina 1 - Qüestió 2 · Física II URV Recull d'exàmens de Física II: Electrostàtica i Circuits de Corrent Continu

En el centre geomètric d'una escorça esfèrica conductora en estat d'equilibri electrostàtic se situa una càrrega puntual de $q = -1\text{ nC}$. L'escorça té un radi intern de $2\text{ cm}$ i un radi extern de $4\text{ cm}$, i posseeix una càrrega neta de $+3\text{ nC}$. Considerant que el medi circumdant és el buit amb permitivitat $\varepsilon_0 = 9 \times 10^{-12}\text{ C}^2/(\text{N}\cdot\text{m}^2)$:

3 Pàgina 1 - Qüestió 2 (5 punts). Anàlisi de circuit amb condensador

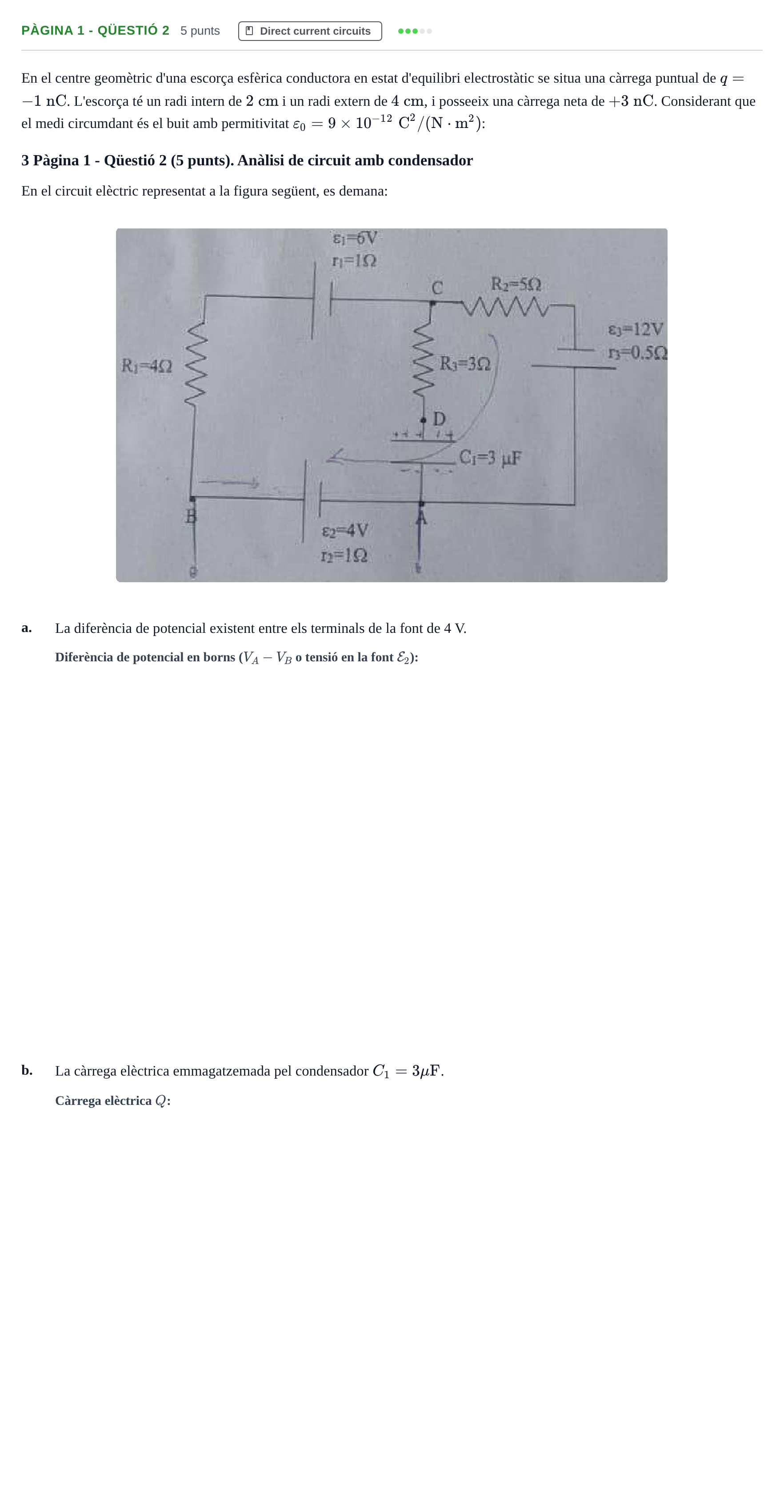

En el circuit elèctric representat a la figura següent, es demana:

a.

La diferència de potencial existent entre els terminals de la font de 4 V.

b.

La càrrega elèctrica emmagatzemada pel condensador $C_1 = 3\ \mu\text{F}$.
