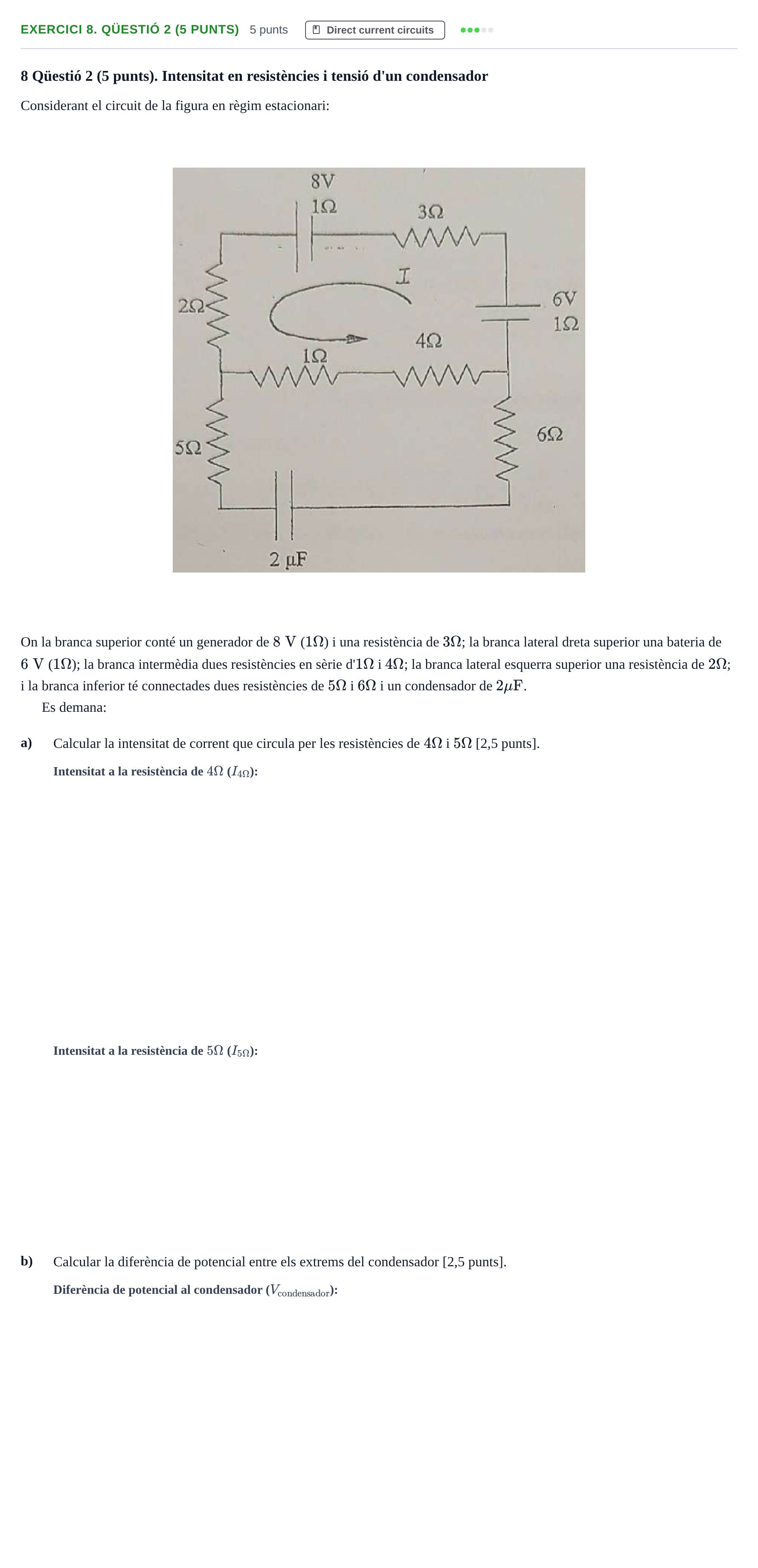

8 Qüestió 2 (5 punts). Intensitat en resistències i tensió d'un condensador

Considerant el circuit de la figura en règim estacionari:

On la branca superior conté un generador de $8\text{ V}$ ($1\ \Omega$) i una resistència de $3\ \Omega$; la branca lateral dreta superior una bateria de $6\text{ V}$ ($1\ \Omega$); la branca intermèdia dues resistències en sèrie d'$1\ \Omega$ i $4\ \Omega$; la branca lateral esquerra superior una resistència de $2\ \Omega$; i la branca inferior té connectades dues resistències de $5\ \Omega$ i $6\ \Omega$ i un condensador de $2\ \mu\text{F}$.

Es demana:

a)

Calcular la intensitat de corrent que circula per les resistències de $4\ \Omega$ i $5\ \Omega$ [2,5 punts].

b)

Calcular la diferència de potencial entre els extrems del condensador [2,5 punts].
