Problema 2 · Física UPC 2022

Problema 2. Asociación mixta de condensadores

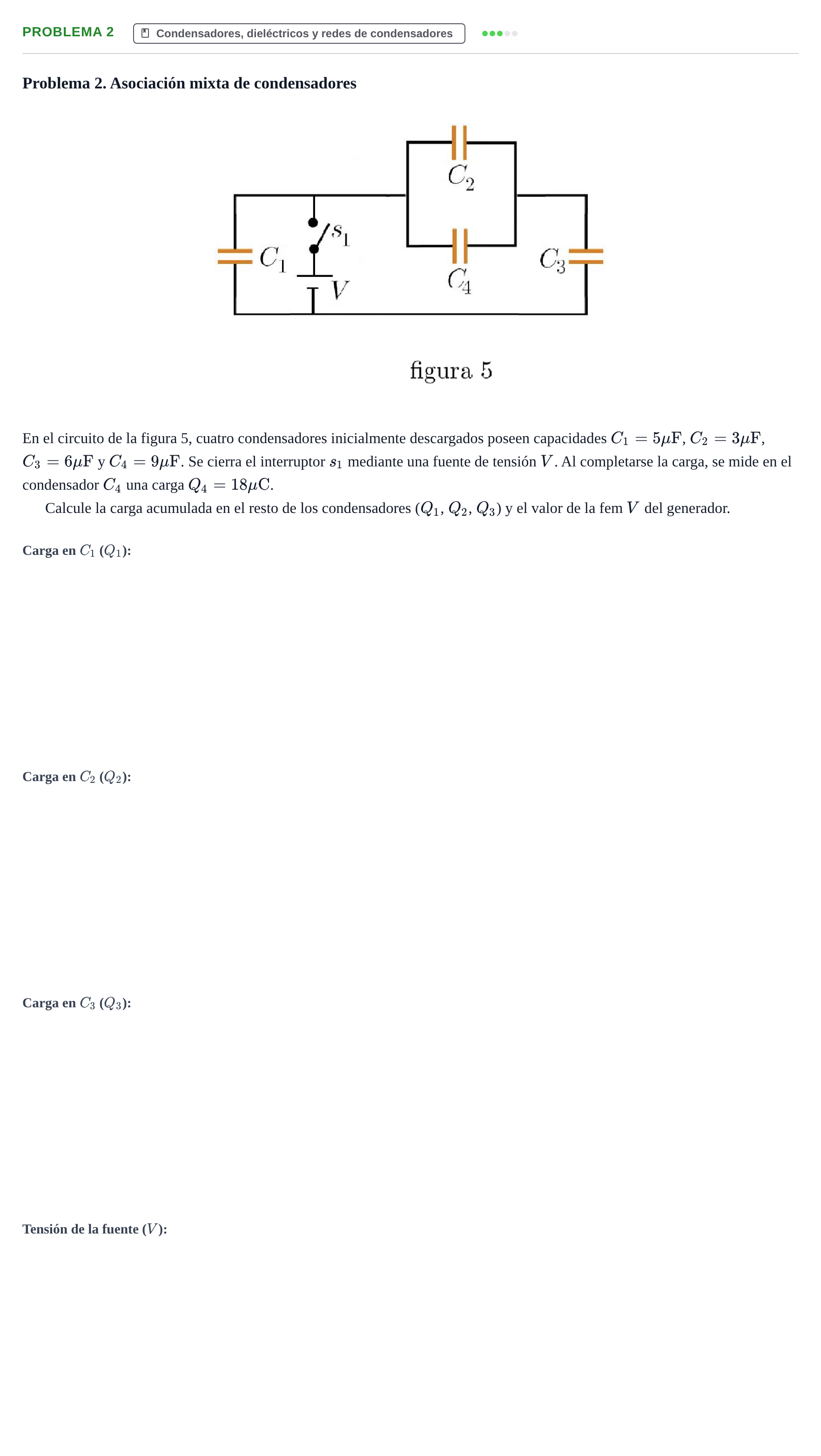

En el circuito de la figura 5, cuatro condensadores inicialmente descargados poseen capacidades $C_1 = 5\ \mu\text{F}$, $C_2 = 3\ \mu\text{F}$, $C_3 = 6\ \mu\text{F}$ y $C_4 = 9\ \mu\text{F}$. Se cierra el interruptor $s_1$ mediante una fuente de tensión $V$. Al completarse la carga, se mide en el condensador $C_4$ una carga $Q_4 = 18\ \mu\text{C}$.

Calcule la carga acumulada en el resto de los condensadores ($Q_1$, $Q_2$, $Q_3$) y el valor de la fem $V$ del generador.
