Problema 2 · Física I UPC 2022
Tema: Gelosies i armadures planes · Del examen Examen Parcial 1 (Curs 2022-2023) (2022)
Enunciado

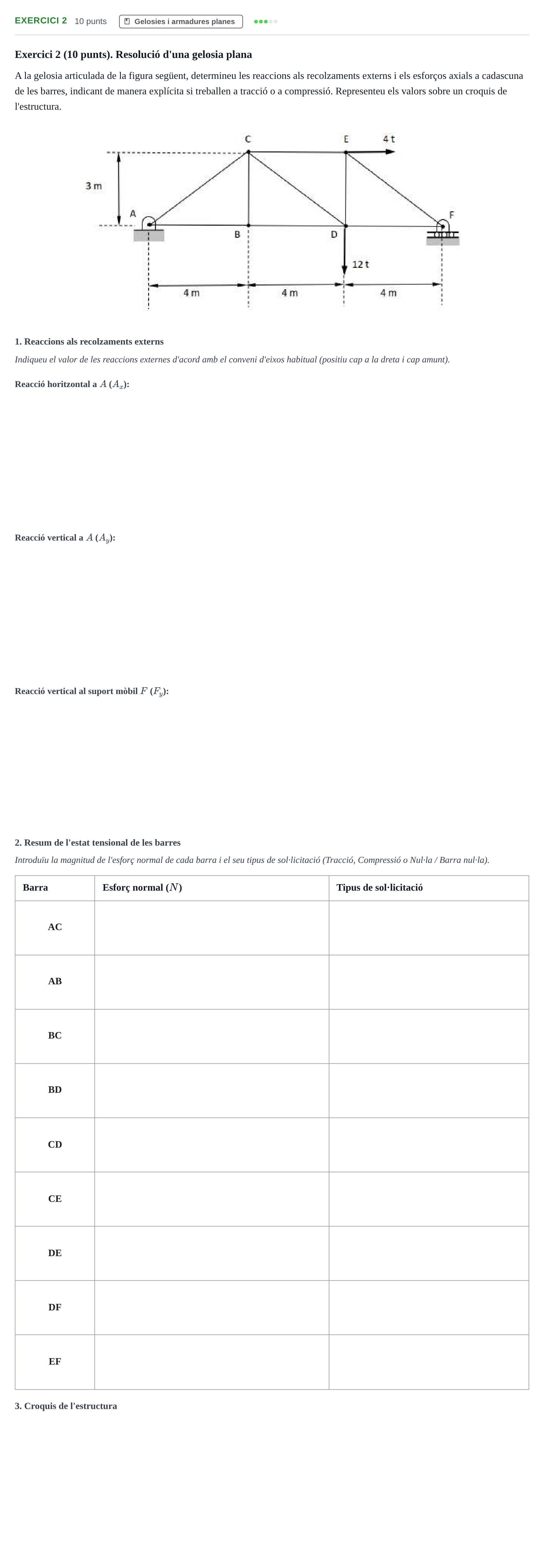

Exercici 2 (10 punts). Resolució d'una gelosia plana
A la gelosia articulada de la figura següent, determineu les reaccions als recolzaments externs i els esforços axials a cadascuna de les barres, indicant de manera explícita si treballen a tracció o a compressió. Representeu els valors sobre un croquis de l'estructura.
1. Reaccions als recolzaments externs
Indiqueu el valor de les reaccions externes d'acord amb el conveni d'eixos habitual (positiu cap a la dreta i cap amunt).
2. Resum de l'estat tensional de les barres
Introduïu la magnitud de l'esforç normal de cada barra i el seu tipus de sol·licitació (Tracció, Compressió o Nul·la / Barra nul·la).
Barra
Esforç normal ()
Tipus de sol·licitació
3. Croquis de l'estructura
Solución
Según los criterios oficiales de corrección
Reacció horitzontal a A (A_x)
Solución: -4 t
Reacció vertical a A (A_y)
Solución: 3 t
Reacció vertical al suport mòbil F (F_y)
Solución: 9 t
Barra AC: Esforç normal (N)
Solución: 5 t
Barra AC: Tipus de sol·licitació
Solución: Compressió
Barra AB: Esforç normal (N)
Solución: 8 t
Barra AB: Tipus de sol·licitació
Solución: Tracció
Barra BC: Esforç normal (N)
Solución: 0 t
Barra BC: Tipus de sol·licitació
Solución: Barra nul·la / Nul·la
Barra BD: Esforç normal (N)
Solución: 8 t
Barra BD: Tipus de sol·licitació
Solución: Tracció
Barra CD: Esforç normal (N)
Solución: 5 t
Barra CD: Tipus de sol·licitació
Solución: Tracció
Barra CE: Esforç normal (N)
Solución: 8 t
Barra CE: Tipus de sol·licitació
Solución: Compressió
Barra DE: Esforç normal (N)
Solución: 9 t
Barra DE: Tipus de sol·licitació
Solución: Tracció
Barra DF: Esforç normal (N)
Solución: 12 t
Barra DF: Tipus de sol·licitació
Solución: Tracció
Barra EF: Esforç normal (N)
Solución: 15 t
Barra EF: Tipus de sol·licitació
Solución: Compressió
Croquis de l'estructura amb els valors dels esforços axials
Solución: Croquis de la gelosia amb la representació sobre cada barra del seu esforç normal i estat (Tracció o Compressió): - Barra AC: 5 t (C) - Barra AB: 8 t (T) - Barra BC: 0 t (nul·la) - Barra BD: 8 t (T) - Barra CD: 5 t (T) - Barra CE: 8 t (C) - Barra DE: 9 t (T) - Barra DF: 12 t (T) - Barra EF: 15 t (C)
