Enunciado

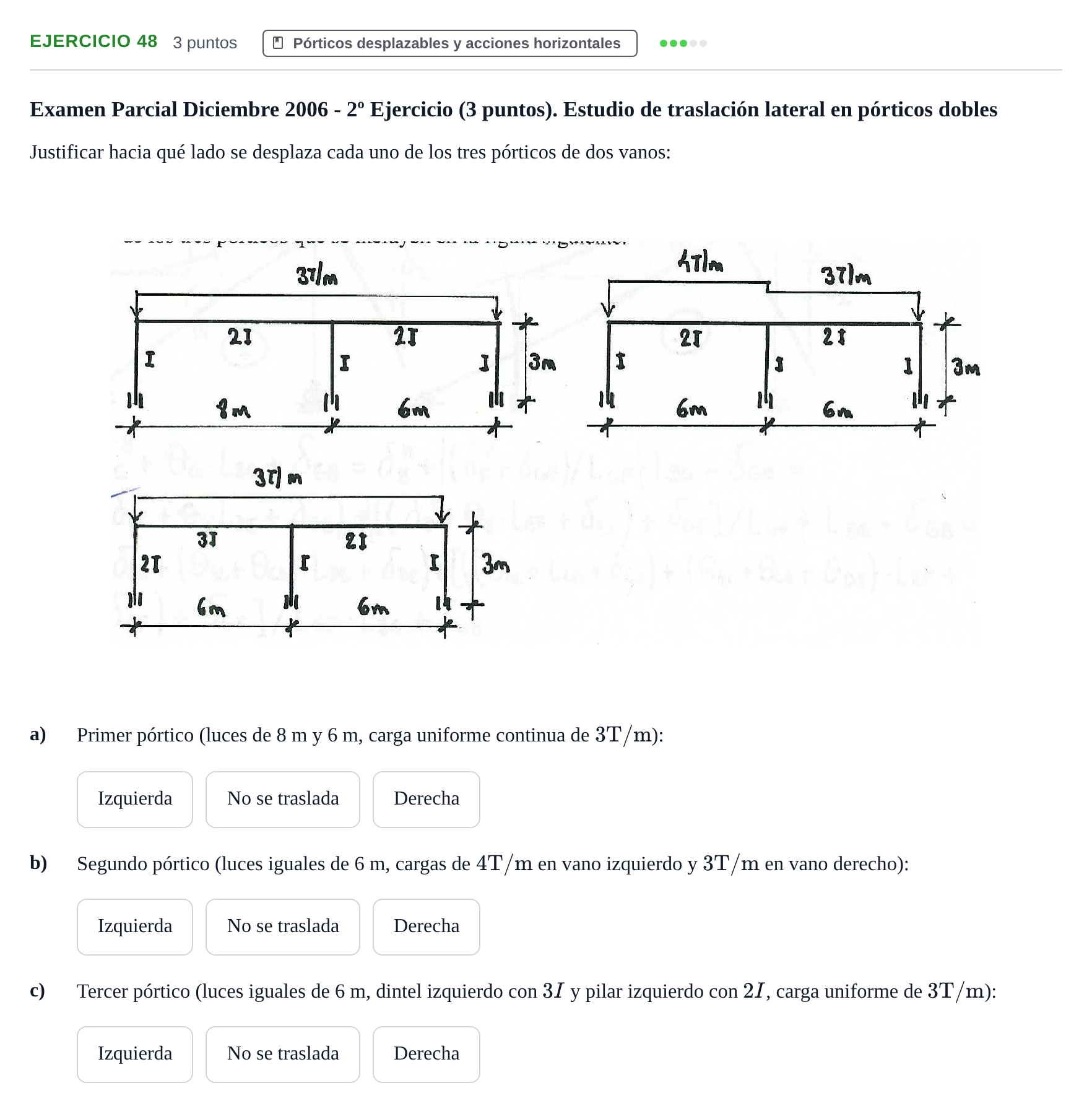

Examen Parcial Diciembre 2006 - 2º Ejercicio (3 puntos). Estudio de traslación lateral en pórticos dobles

Justificar hacia qué lado se desplaza cada uno de los tres pórticos de dos vanos:

Primer pórtico (luces de 8 m y 6 m, carga uniforme continua de $3\ \text{T/m}$ ):

Segundo pórtico (luces iguales de 6 m, cargas de $4\ \text{T/m}$ en vano izquierdo y $3\ \text{T/m}$ en vano derecho):

Tercer pórtico (luces iguales de 6 m, dintel izquierdo con $3I$ y pilar izquierdo con $2I$ , carga uniforme de $3\ \text{T/m}$ ):

Enunciado: Problema 48 · Estructuras I UPC 2000

Según los criterios oficiales de corrección

Justificar hacia qué lado se desplaza el primer pórtico (luces 8 m y 6 m):

Solución: Derecha

Justificar hacia qué lado se desplaza el segundo pórtico (carga 4 T/m en vano izquierdo y 3 T/m en derecho):

Solución: Derecha

Justificar hacia qué lado se desplaza el tercer pórtico (mayor rigidez en el dintel y pilar izquierdo):

Solución: Izquierda
