Problema 24 · Estructuras I UPC 2000
Tema: Pórticos desplazables: sentido del desplazamiento lateral · Del examen Colección de exámenes resueltos de Estructuras I (2000)
Enunciado

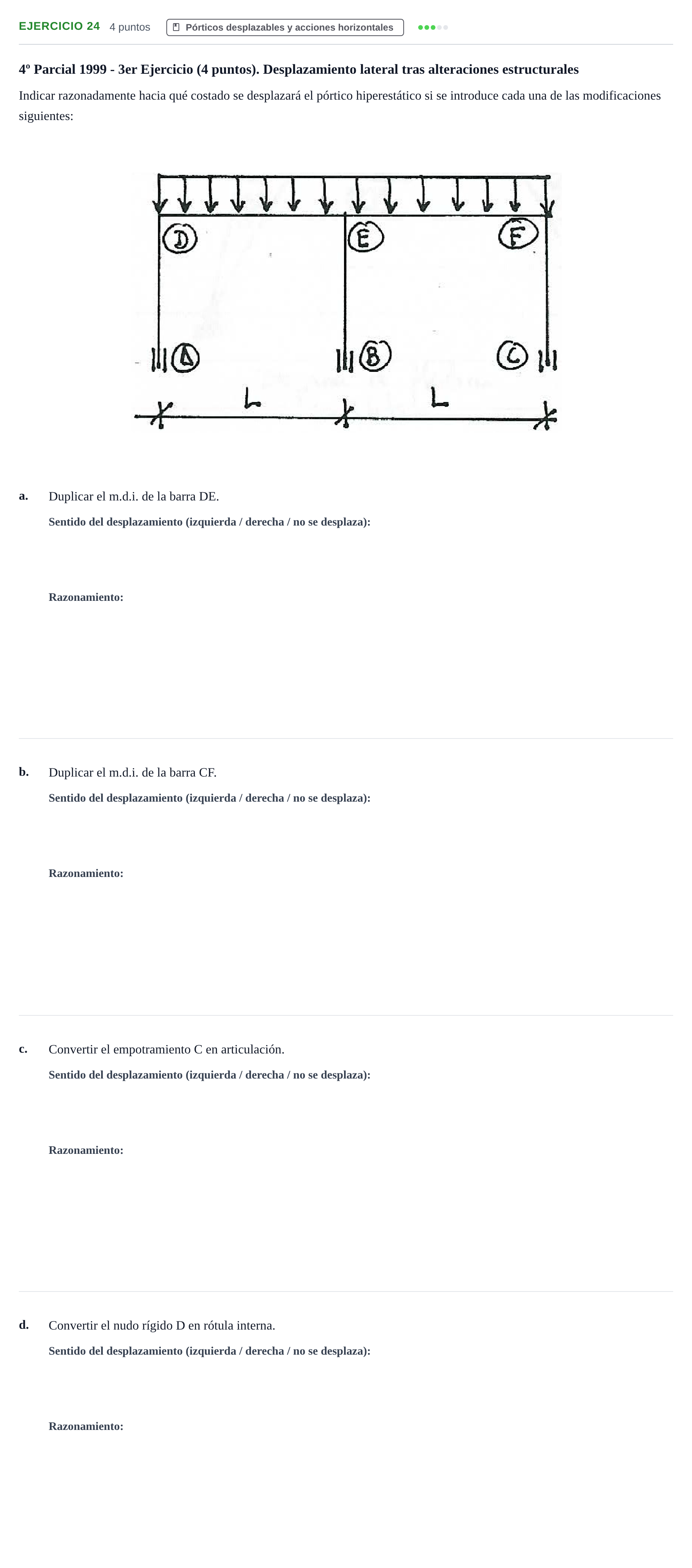

4º Parcial 1999 - 3er Ejercicio (4 puntos). Desplazamiento lateral tras alteraciones estructurales
Indicar razonadamente hacia qué costado se desplazará el pórtico hiperestático si se introduce cada una de las modificaciones siguientes:
a.
Duplicar el m.d.i. de la barra DE.
b.
Duplicar el m.d.i. de la barra CF.
c.
Convertir el empotramiento C en articulación.
d.
Convertir el nudo rígido D en rótula interna.
seek
Solución
Según los criterios oficiales de corrección
a. Sentido del desplazamiento al duplicar el m.d.i. de la barra DE
Solución: Hacia la derecha
a. Razonamiento al duplicar el m.d.i. de la barra DE
Solución: Al aumentar la rigidez de la jácena izquierda y transmitir mayores esfuerzos cortantes laterales asimétricos.
b. Sentido del desplazamiento al duplicar el m.d.i. de la barra CF
Solución: Hacia la izquierda
b. Razonamiento al duplicar el m.d.i. de la barra CF
Solución: Por rigidización del soporte derecho.
c. Sentido del desplazamiento al convertir el empotramiento C en articulación
Solución: Hacia la derecha
c. Razonamiento al convertir el empotramiento C en articulación
Solución: Al perder rigidez el apoyo lateral derecho.
d. Sentido del desplazamiento al convertir el nudo rígido D en rótula interna
Solución: Hacia la derecha
d. Razonamiento al convertir el nudo rígido D en rótula interna
Solución: Al perder capacidad de transmitir momentos el nudo superior izquierdo.
