Problema 34 · Estructuras I UPC 2000
Tema: Pórticos desplazables: sentido del desplazamiento lateral · Del examen Colección de exámenes resueltos de Estructuras I (2000)
Enunciado

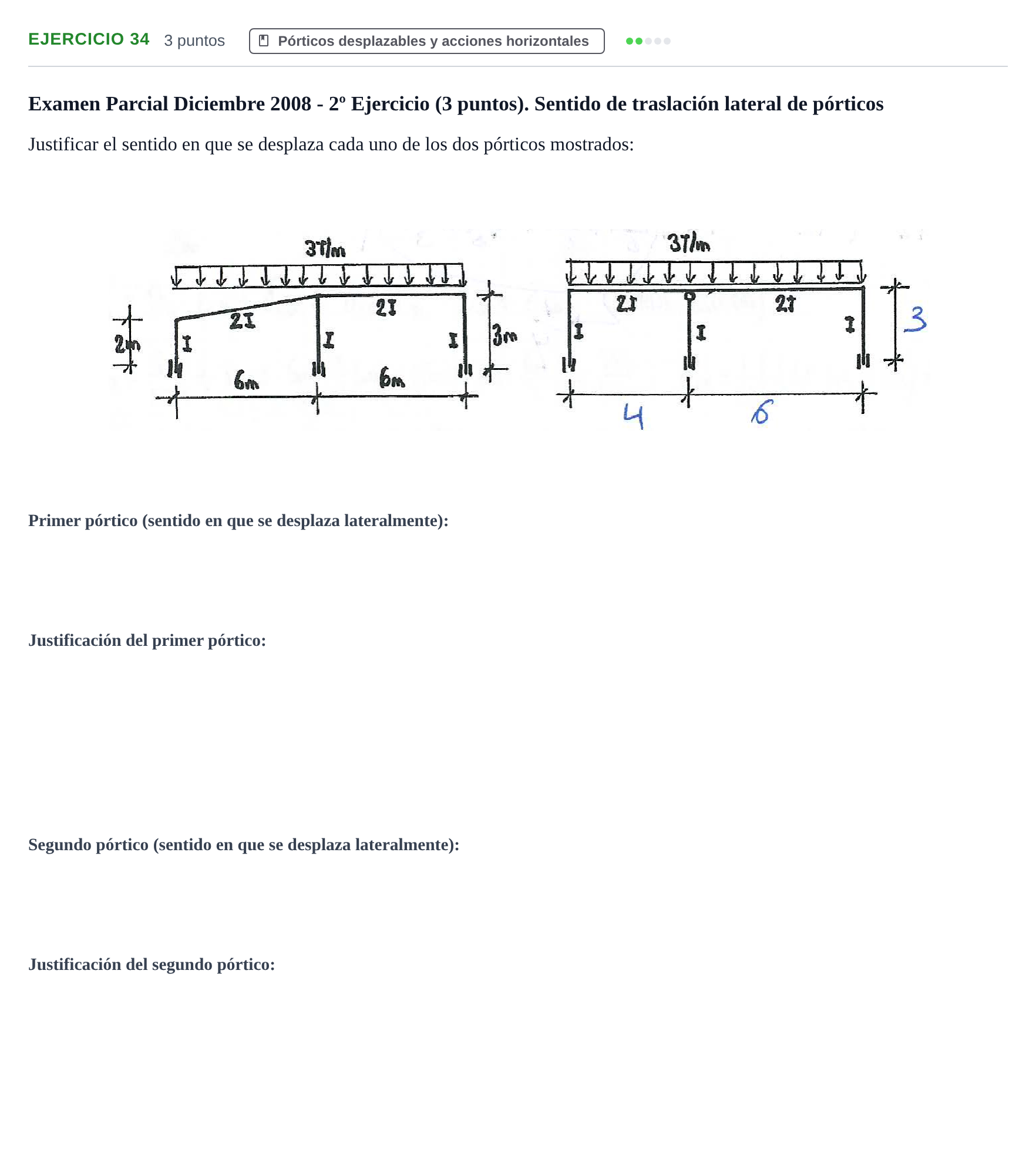

Examen Parcial Diciembre 2008 - 2º Ejercicio (3 puntos). Sentido de traslación lateral de pórticos
Justificar el sentido en que se desplaza cada uno de los dos pórticos mostrados:
Solución
Según los criterios oficiales de corrección
Primer pórtico: sentido en que se desplaza lateralmente
Solución: Derecha / Hacia la derecha
Justificación del primer pórtico
Solución: La asimetría geométrica de longitud de los pilares (2 m frente a 3 m) genera mayor rigidez en el pilar corto, desplazándose hacia la derecha.
Segundo pórtico: sentido en que se desplaza lateralmente
Solución: Izquierda / Hacia la izquierda
Justificación del segundo pórtico
Solución: Vano izquierdo de 4 m y derecho de 6 m; la mayor rigidez del vano corto induce un desplazamiento lateral hacia la izquierda.
