Problema 37 · Estructuras I UPC 2000
Tema: Pórticos desplazables: sentido del desplazamiento lateral · Del examen Colección de exámenes resueltos de Estructuras I (2000)
Enunciado

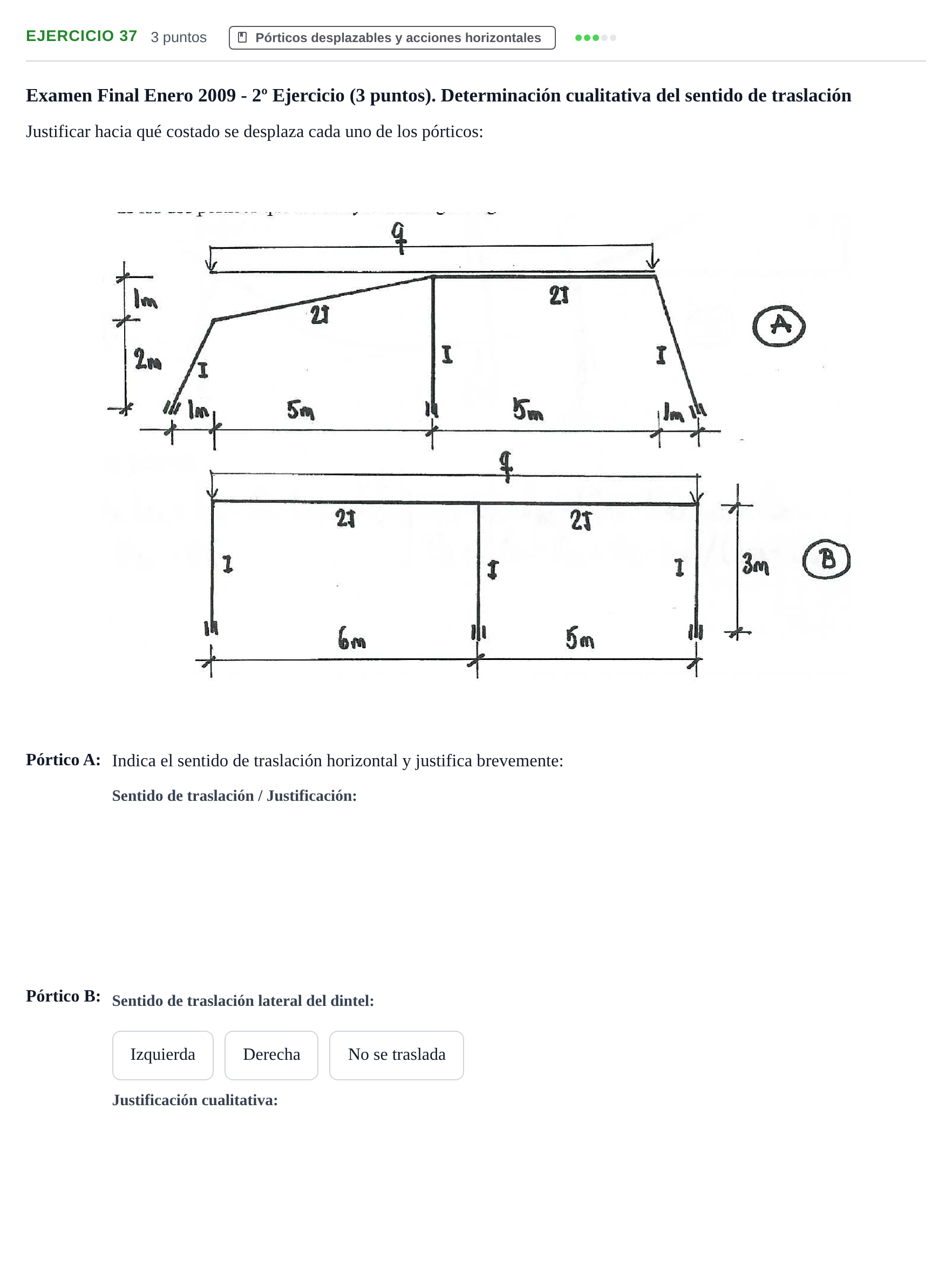

Examen Final Enero 2009 - 2º Ejercicio (3 puntos). Determinación cualitativa del sentido de traslación
Justificar hacia qué costado se desplaza cada uno de los pórticos:
Pórtico A:
Indica el sentido de traslación horizontal y justifica brevemente:
Pórtico B:
Solución
Según los criterios oficiales de corrección
Justificar hacia qué costado se desplaza el Pórtico A
Solución: Se traslada horizontalmente por asimetría de rigidez a flexión de los soportes y directriz quebrada.
Sentido de traslación del Pórtico B
Solución: Derecha
Justificación del sentido de traslación del Pórtico B
Solución: El vano de 6 m genera mayor momento que el de 5 m, desequilibrando el pilar central hacia la derecha.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
