Enunciado
Examen Parcial Diciembre 2007 - 2º Ejercicio (3 puntos). Predicción del desplazamiento lateral por rigideces

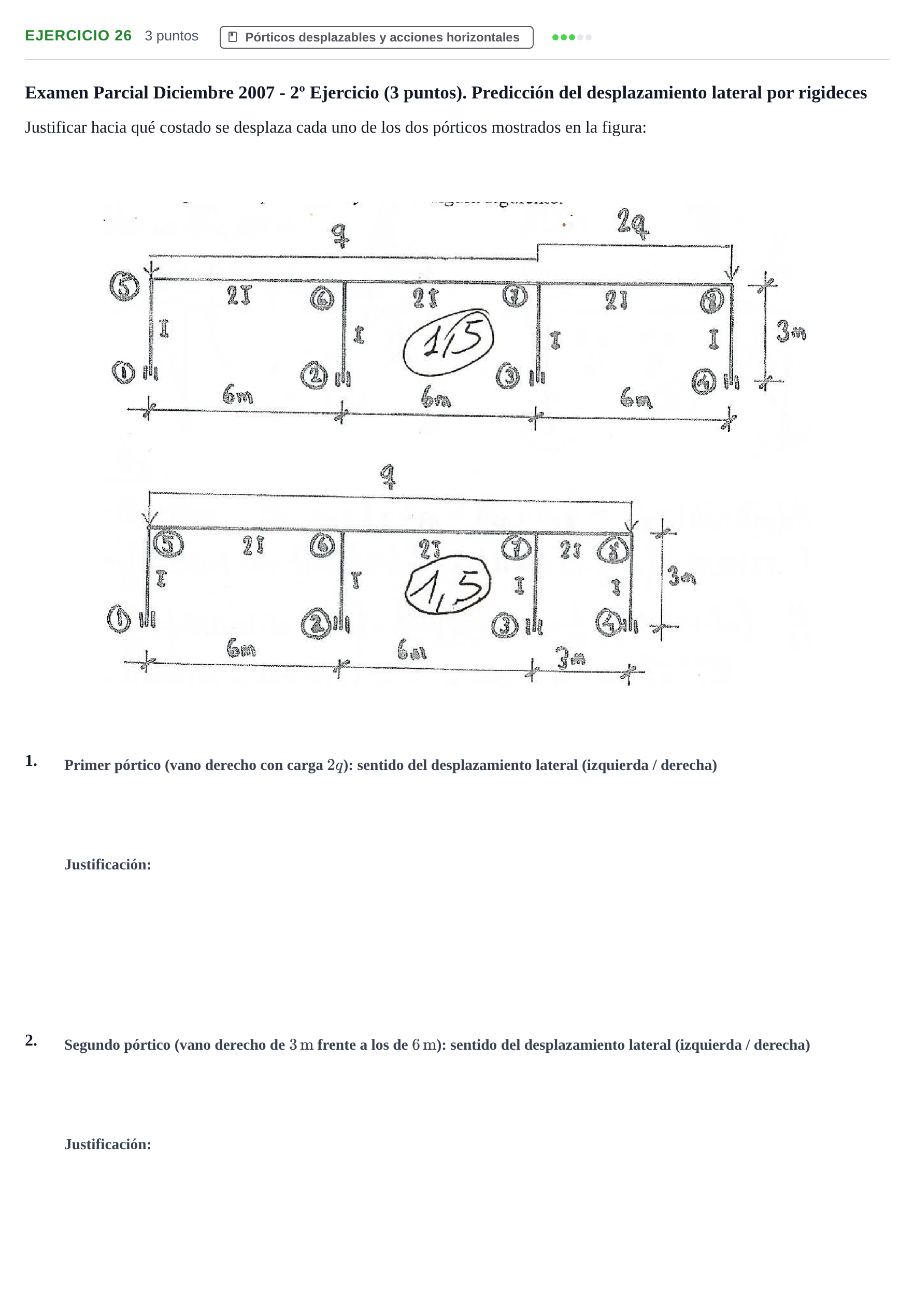

Justificar hacia qué costado se desplaza cada uno de los dos pórticos mostrados en la figura:
1.
2.
Solución
Según los criterios oficiales de corrección
Primer pórtico: sentido del desplazamiento lateral
Solución: izquierda / hacia la izquierda
Primer pórtico: justificación del desplazamiento lateral
Solución: El vano derecho soporta doble carga (2q), generando una asimetría de flectores que empuja la estructura hacia la izquierda.
Segundo pórtico: sentido del desplazamiento lateral
Solución: derecha / hacia la derecha
Segundo pórtico: justificación del desplazamiento lateral
Solución: La asimetría geométrica de longitudes (6 m frente a 3 m) desplaza la estructura hacia el lado de menor longitud / mayor rigidez transversal relativa.
