Ejercicio P2 - Forjats · Construcción I UPC Examen Parcial 1. Casa Hopkins, Cimentaciones, Forjados y Test de Materiales
Tema: Concepció estructural i forjats: esquema, baixada de càrregues i detalls · Del examen Examen Parcial 1. Casa Hopkins, Cimentaciones, Forjados y Test de Materiales

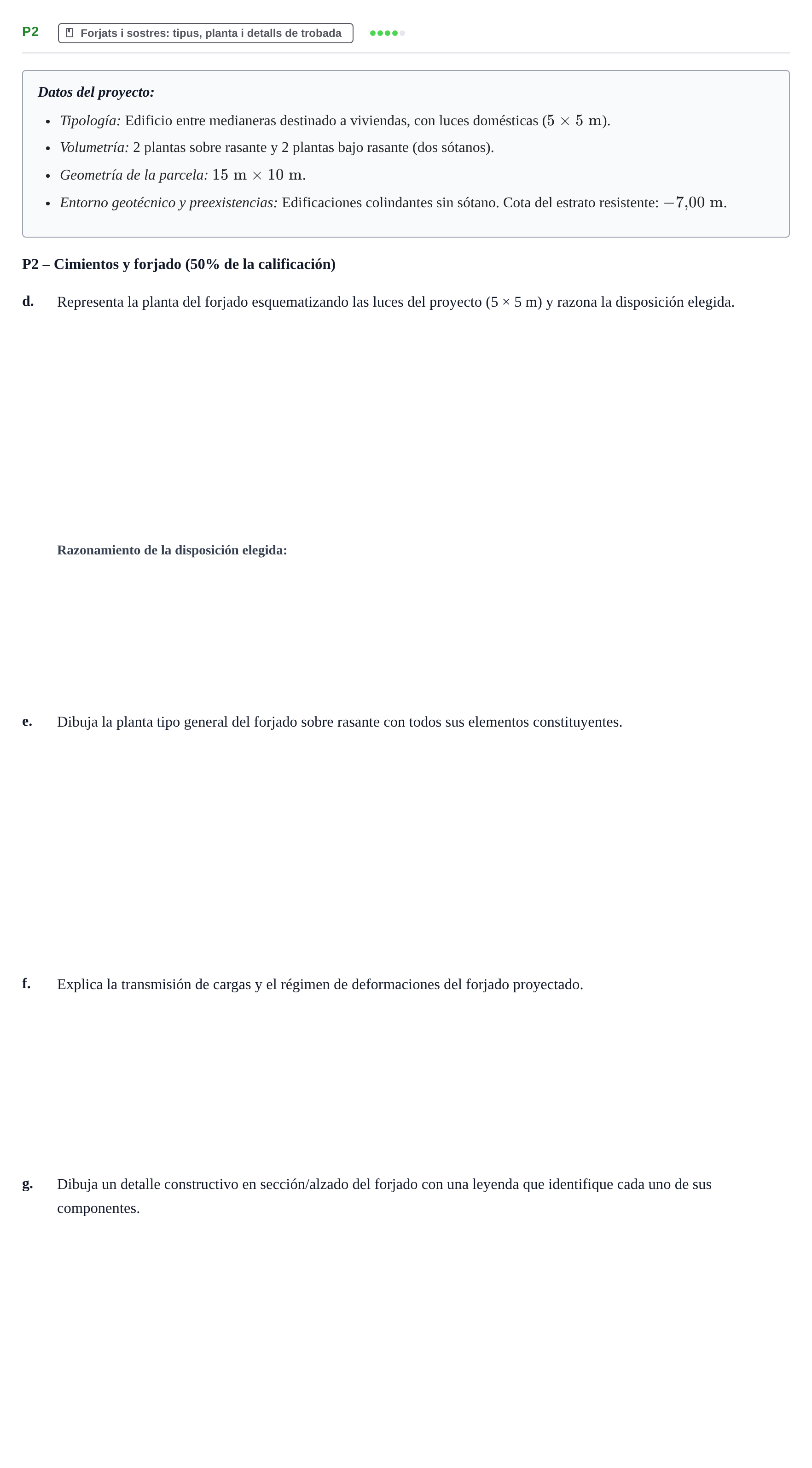

Enunciado
Datos del proyecto:
Tipología: Edificio entre medianeras destinado a viviendas, con luces domésticas ().
Volumetría: 2 plantas sobre rasante y 2 plantas bajo rasante (dos sótanos).
Geometría de la parcela: .
Entorno geotécnico y preexistencias: Edificaciones colindantes sin sótano. Cota del estrato resistente: .
P2 – Cimientos y forjado (50% de la calificación)
d.
Representa la planta del forjado esquematizando las luces del proyecto (5 × 5 m) y razona la disposición elegida.
e.
Dibuja la planta tipo general del forjado sobre rasante con todos sus elementos constituyentes.
f.
Explica la transmisión de cargas y el régimen de deformaciones del forjado proyectado.
g.
Dibuja un detalle constructivo en sección/alzado del forjado con una leyenda que identifique cada uno de sus componentes.
Solución
Según los criterios oficiales de corrección
d. Razona la disposición elegida para la planta del forjado (luces 5 × 5 m).
Solución: Malla regular de soportes con crujías de 5,00 m. Al ser luces cuadradas moderadas, es idóneo tanto un forjado unidireccional de viguetas pretensadas o armadas con jácenas planas/descolgadas dispuestas en sentido transversal, como un forjado reticular bidireccional sobre ábacos de 25 + 5 cm.
f. Explica la transmisión de cargas y el régimen de deformaciones del forjado proyectado.
Solución: - Transmisión de cargas: Las cargas superficiales de uso de vivienda se reparten transversalmente a través de la capa de compresión hacia las viguetas; las viguetas descargan en las jácenas principales y estas concentran los axiles sobre los pilares. - Régimen de deformaciones: La flecha máxima se ubica en el centro de vano de cada paño y en el vano medio de las vigas principales. El comportamiento es el de placas continuas donde los negativos sobre apoyos ayudan a reducir la flecha activa total.
d, e, g. Esquemas y detalles gráficos del forjado sobre rasante.
Solución: - d. Planta de estructura horizontal: Representación esquemática de la malla regular de 5 × 5 m (3 vanos de 5 m en sentido longitudinal, 2 de 5 m en transversal). - e. Planta tipo general: Pilares hormigonados (30 × 30 o 35 × 35 cm), vigas/jácenas de cuelgue o planas de conexión en las líneas de carga de 5 m, paños de bovedillas con viguetas nervadas separadas a intereje estándar (ej. 70 cm), zunchos perimetrales de atado y hueco de escalera/patinillo técnico. - g. Detalle constructivo en sección/alzado: 1. Pavimento de terminación (gres/madera) y capa de mortero de agarre/nivelación; 2. Aislamiento acústico al ruido de impacto (lámina elástica anti-impacto); 3. Capa de compresión de hormigón armado de 5 cm de espesor con mallazo electrosoldado de reparto; 4. Armadura de negativos (armadura superior sobre vigas y testeros de vigueta); 5. Pieza de entrevigado (bovedilla cerámica, de hormigón o de EPS); 6. Elemento resistente (vigueta pretensada o nervio hormigonado in situ); 7. Enlucido inferior de yeso para protección contra incendios y falso techo.
