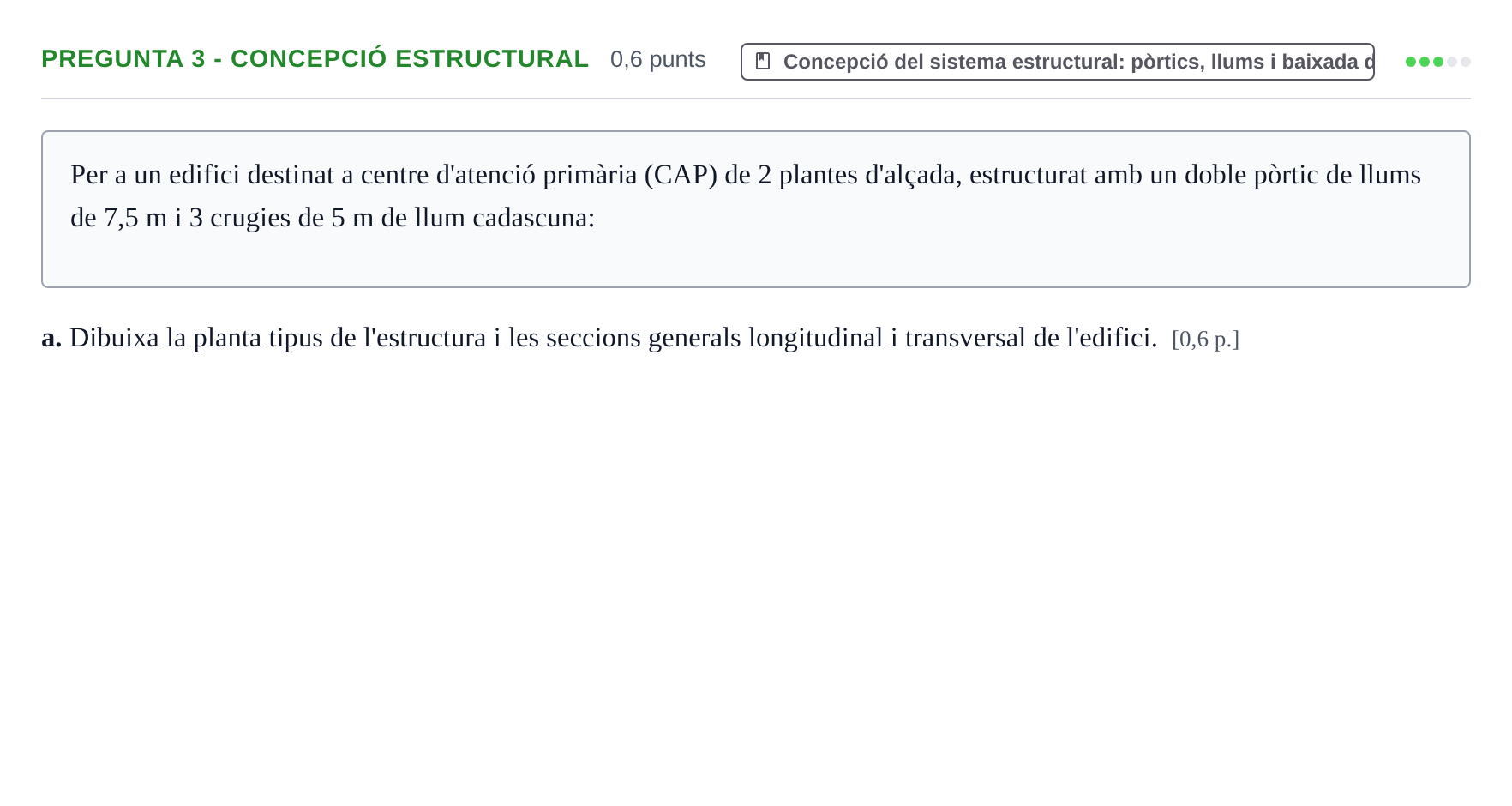

Pregunta 3 - Concepció estructural · Construcción I UPC 2023

a. Dibuixa la planta tipus de l'estructura i les seccions generals longitudinal i transversal de l'edifici. (0,6 p.)

Solución: Croquis de la planta tipus estructural i de les seccions generals longitudinal i transversal. - Planta tipus: rectangular de dimensions aproximades 15 m × 15 m (dues crugies de 7,5 m per tres de 5,0 m), amb una línia central de pilars interiors i dues línies de façana. - Secció longitudinal: mostra 3 vans de 5 m i alçada de dues plantes (planta baixa + planta primera + coberta). - Secció transversal: mostra 2 vans de 7,5 m recolzats sobre el pilar central i els pilars exteriors.
