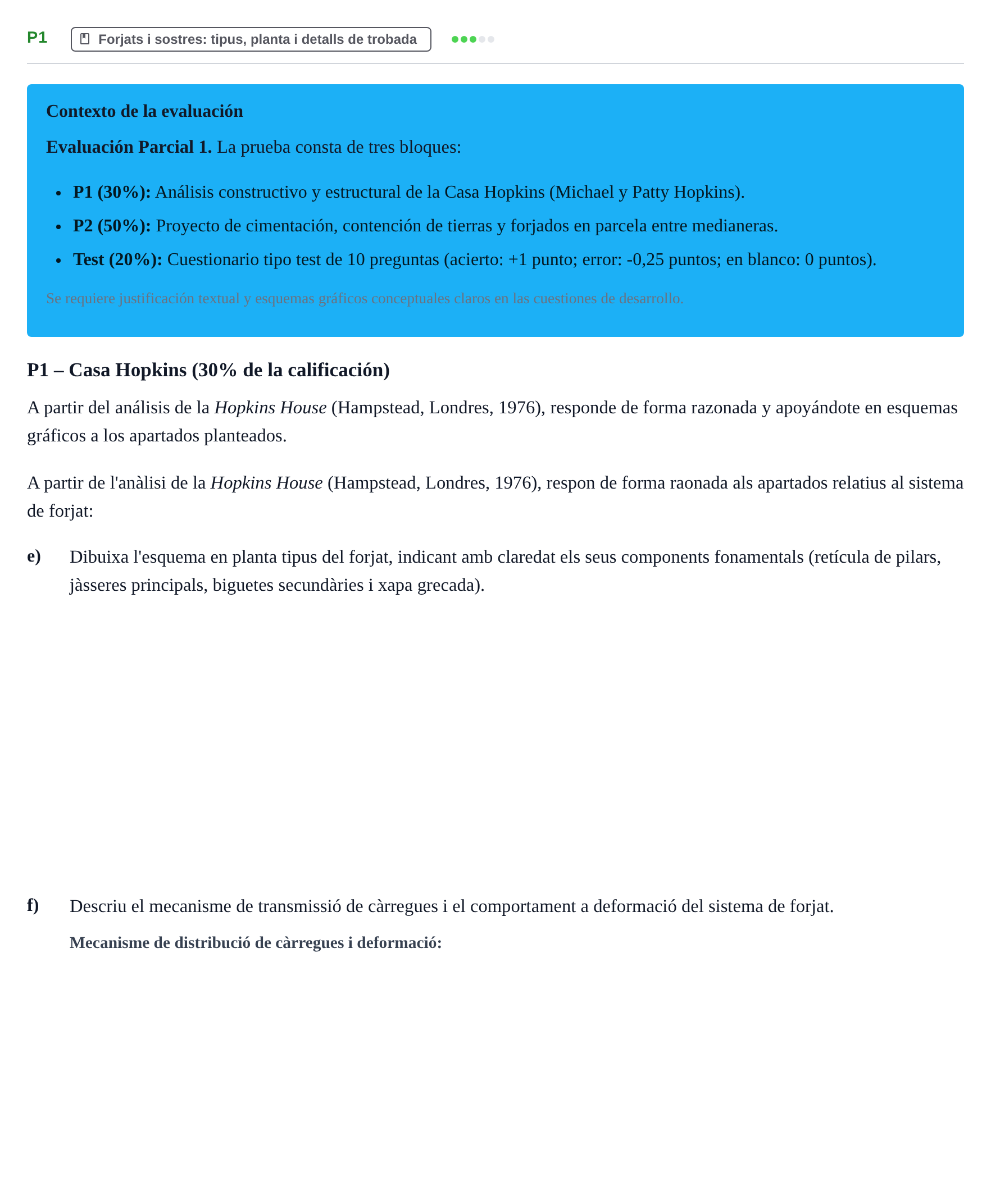

Enunciado
Contexto de la evaluación
Evaluación Parcial 1. La prueba consta de tres bloques:
P1 (30%): Análisis constructivo y estructural de la Casa Hopkins (Michael y Patty Hopkins).
P2 (50%): Proyecto de cimentación, contención de tierras y forjados en parcela entre medianeras.
Test (20%): Cuestionario tipo test de 10 preguntas (acierto: +1 punto; error: -0,25 puntos; en blanco: 0 puntos).
Se requiere justificación textual y esquemas gráficos conceptuales claros en las cuestiones de desarrollo.
P1 – Casa Hopkins (30% de la calificación)
A partir del análisis de la Hopkins House (Hampstead, Londres, 1976), responde de forma razonada y apoyándote en esquemas gráficos a los apartados planteados.
A partir de l'anàlisi de la Hopkins House (Hampstead, Londres, 1976), respon de forma raonada als apartats relatius al sistema de forjat:
e)
Dibuixa l'esquema en planta tipus del forjat, indicant amb claredat els seus components fonamentals (retícula de pilars, jàsseres principals, biguetes secundàries i xapa grecada).
f)
Descriu el mecanisme de transmissió de càrregues i el comportament a deformació del sistema de forjat.
Solución
Según los criterios oficiales de corrección
e. Dibuja el esquema en planta tipo del forjado, indicando con claridad sus componentes fundamentales.
Solución: Esquema en planta tipus del forjat estructurat en quatre nivells jeràrquics: 1. Retícula ortogonal de pilars tubulars (quadrícula modular de suport). 2. Vigues principals (jàsseres) salvant la llum modular més gran entre pilars. 3. Biguetes secundàries equidistants disposades transversalment entre jàsseres principals. 4. Chapa d'acer grecada recolzada sobre les biguetes secundàries, amb la direcció de les greques orientada perpendicularment a aquestes.
f. Describe el mecanismo de transmisión de cargas y el comportamiento a deformación del sistema de forjado.
Solución: La sobrecàrrega d'ús i el pes propi es transmeten unidireccionalment des de la xapa grecada a les biguetes secundàries; aquestes descarreguen com a càrregues puntuals concentrades sobre les jàsseres mestres, i les jàsseres transmeten la càrrega als pilars que la condueixen per esforç axil pur fins a la fonamentació. Les fletxes màximes es donen al centre de vano de les jàsseres principals i localment a la xapa entre corretges; la curta llum de la modulació conté les deformacions sense requerir grans cantells.
