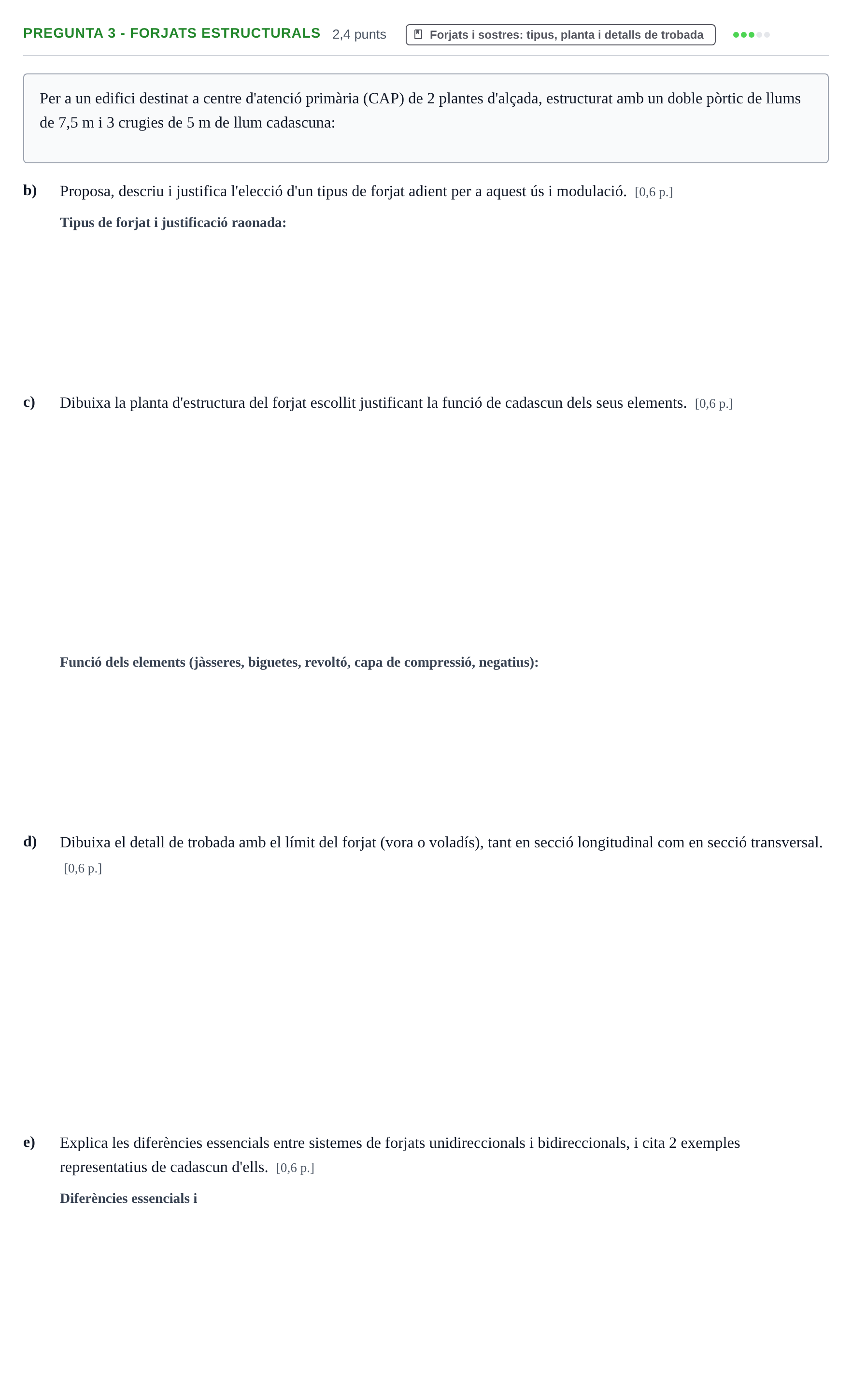

Pregunta 3 - Forjats estructurals · Construcción I UPC 2023

b. Proposa, descriu i justifica l'elecció d'un tipus de forjat adient per a aquest ús i modulació. (0,6 p.)

Solución: Forjat unidireccional de biguetes de formigó pretesat (o lloses alveolars pretesades) amb revoltó ceràmic/formigó i capa de compressió de 5 cm, amb cantell total aproximat de 25+5 cm o 30+5 cm.

c. Justificant la funció de cadascun dels seus elements (jásseres, biguetes, revoltons, capa de compressió, negatius). (0,3 p.)

Solución: - Jàsseres o bigues mestres: de formigó armat (o metàl·liques), disposades entre pilars salvant els 7,5 m. - Biguetes: col·locades paral·lelament cada 60-70 cm en el sentit de la llum curta (5,0 m). - Revoltons: peces d'alleugeriment no estructurals que serveixen d'encofrat perdut entre biguetes. - Capa de compressió: xapa de formigó de 5 cm amb malla electrosoldada de repartiment (ME 15 × 15 × Ø5) per distribuir càrregues puntuals i absorbir la retracció. - Negatius de flexió: armadura col·locada sobre les jàsseres i extrems de bigueta per absorbir els moments flectors negatius continus.

e. Explica les diferències essencials entre sistemes de forjats unidireccionals i bidireccionals, i cita 2 exemples representatius de cadascun d'ells. (0,6 p.)

Solución: - Unidireccionals: transmeten les càrregues principals en una única direcció preferent cap a jàsseres o murs de càrrega paral·lels. Exemples: forjat de biguetes (prefabricades o «in situ») amb revoltó, forjat de lloses alveolars pretesades (o forjat de xapa grecada col·laborant). - Bidireccionals: transmeten les accions en dues direccions ortogonals simultànies directament cap a pilars o jàsseres perimetrals. Exemples: forjat reticular (amb cassetons perduts o recuperables i àbacs massissos sobre pilars) i llosa massissa de formigó armat.

c i d. Dibuixos: planta d'estructura del forjat i detalls de trobada amb el límit del forjat (secció longitudinal i transversal). (0,9 p.)

Solución: Apartat c) Dibuix de la planta d'estructura (0,3 p.): Planta amb la distribució de pilars, les jàsseres principals de 7,5 m de llum en sentit transversal i el sentit de les biguetes/nervis en sentit longitudinal (llum de 5 m), indicant l'amplada dels revoltons i les zones de voladís o vora. Apartat d) Detalls de vora del forjat (0,6 p.): - Secció longitudinal (perpendicular a biguetes): jàssera de vora de formigó, armadura d'ancoratge de les biguetes, cèrcol de coronament i xamfrà perimetral amb aïllament tèrmic perimetral per evitar ponts tèrmics. - Secció transversal (paral·lela a biguetes): cèrcol de tancament lateral de formigó armat lligat amb la malla de repartiment i xapa d'encofrat de vora.
