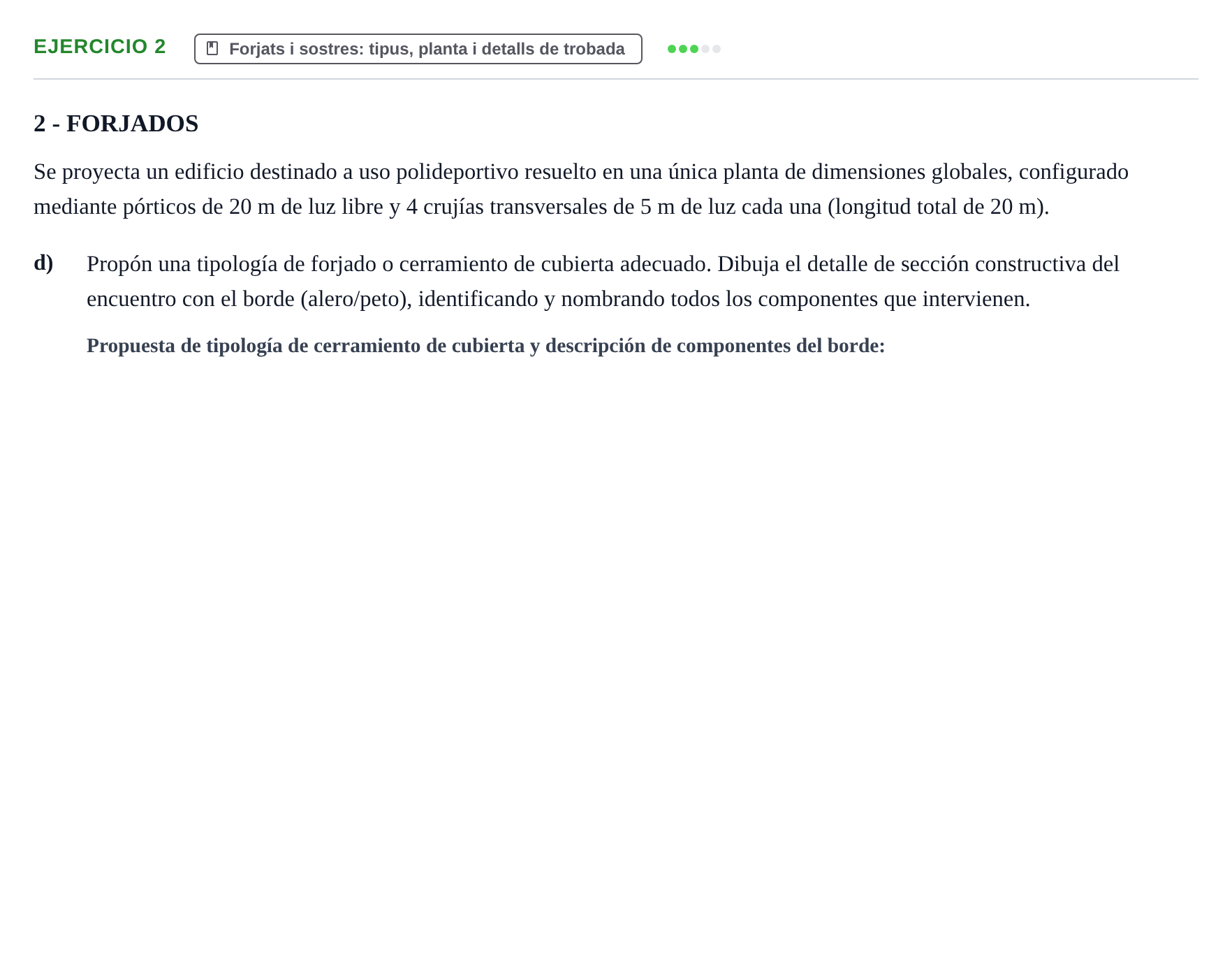

d. Propón una tipología de forjado o cerramiento de cubierta adecuado. Dibuja el detalle de sección constructiva del encuentro con el borde (alero/peto), identificando y nombrando todos los componentes que intervienen. (Propuesta escrita y relación de componentes)

Solución: Se selecciona una cubierta ligera inclinada de panel sándwich aislante (o chapa grecada doble con aislamiento de lana mineral intercalada), ideal para grandes luces polideportivas por su reducido peso propio. Elementos que componen la sección de borde (alero/coronación): - Remate perimetral de chapa conformada / albardilla con goterón. - Canalón perimetral de evacuación de aguas pluviales con bajante exterior. - Correa metálica de borde (perfil conformada en C o Z). - Panel sándwich de cubierta fijado mecánicamente con tornillos autorroscantes provistos de arandela estanca de EPDM. - Viga de coronación / cabeza de pilar con placa de anclaje. - Aislamiento térmico continuo y barrera de vapor en el encuentro de fachada y techo para evitar puentes térmicos.

Detalle constructivo de sección del encuentro de borde (alero/peto)

Solución: Dibujo detallado de la sección vertical por el alero/peto mostrando: 1. Cabeza de pilar o viga de borde con su fijación. 2. Correa de borde (perfil C o Z). 3. Panel sándwich de cubierta con fijación autotaladrante y arandela de estanqueidad. 4. Encuentro con el paramento de fachada asegurando la continuidad del aislamiento. 5. Canalón de recogida de aguas o remate perimetral de chapa con goterón.
