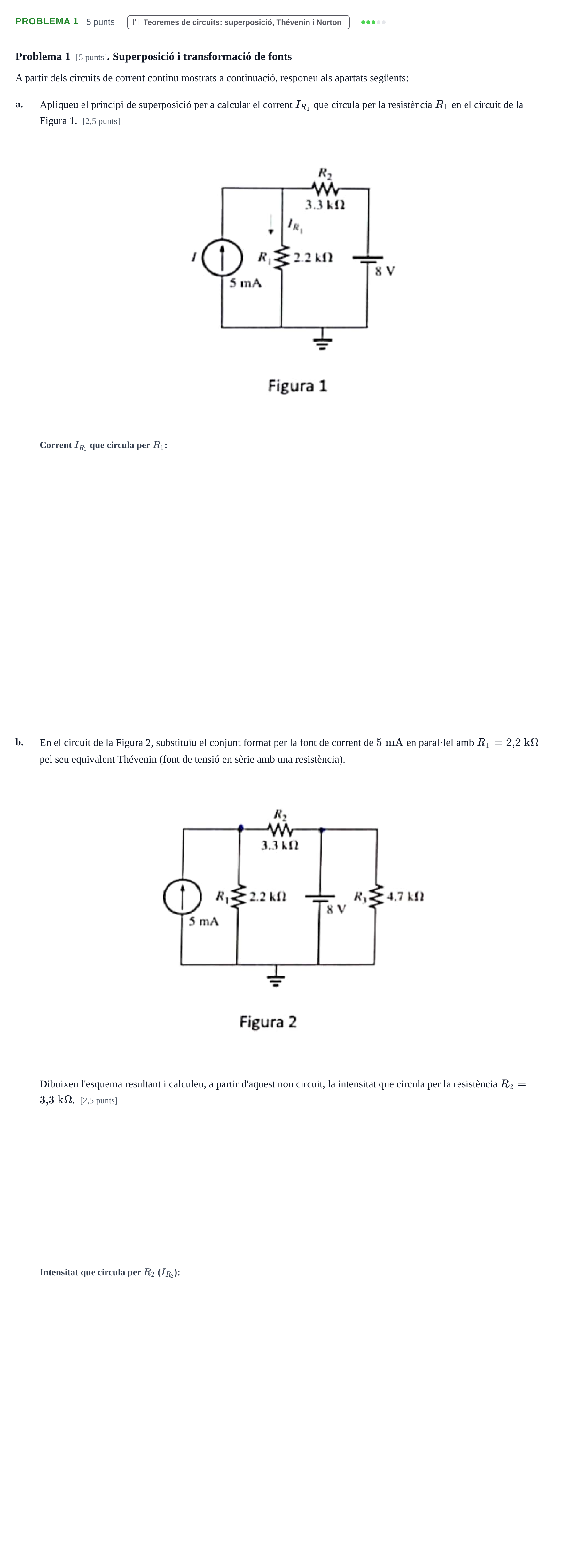

Problema 1 · Electricitat i Electrònica UAB 2020

a. Apliqueu el principi de superposició per a calcular el corrent IR1 que circula per la resistència R1 en el circuit de la Figura 1.

Solución: $4{,}45$ mA / $4{,}4545$ mA / $0{,}00445$ A

b. Dibuixeu l'esquema resultant amb l'equivalent Thévenin

Solución: Esquema amb una font de tensió ideal $V_{\text{th}} = 11\text{ V}$ en sèrie amb una resistència $R_{\text{th}} = 2{,}2\text{ k}\Omega$. En sèrie amb aquest bloc es connecta la resistència $R_2 = 3{,}3\text{ k}\Omega$. El nus de sortida de $R_2$ connecta a la font de tensió de $8\text{ V}$ (a massa) i en paral·lel amb la resistència $R_3 = 4{,}7\text{ k}\Omega$.

b. Calculeu, a partir d'aquest nou circuit, la intensitat que circula per la resistència R2 = 3,3 kΩ.

Solución: $0{,}545$ mA / $0{,}55$ mA / $0{,}000545$ A
