Problema 1 · Electricitat i Electrònica UAB Examen Parcial de Electricidad y Electrónica

Problema 1. Teorema de superposición

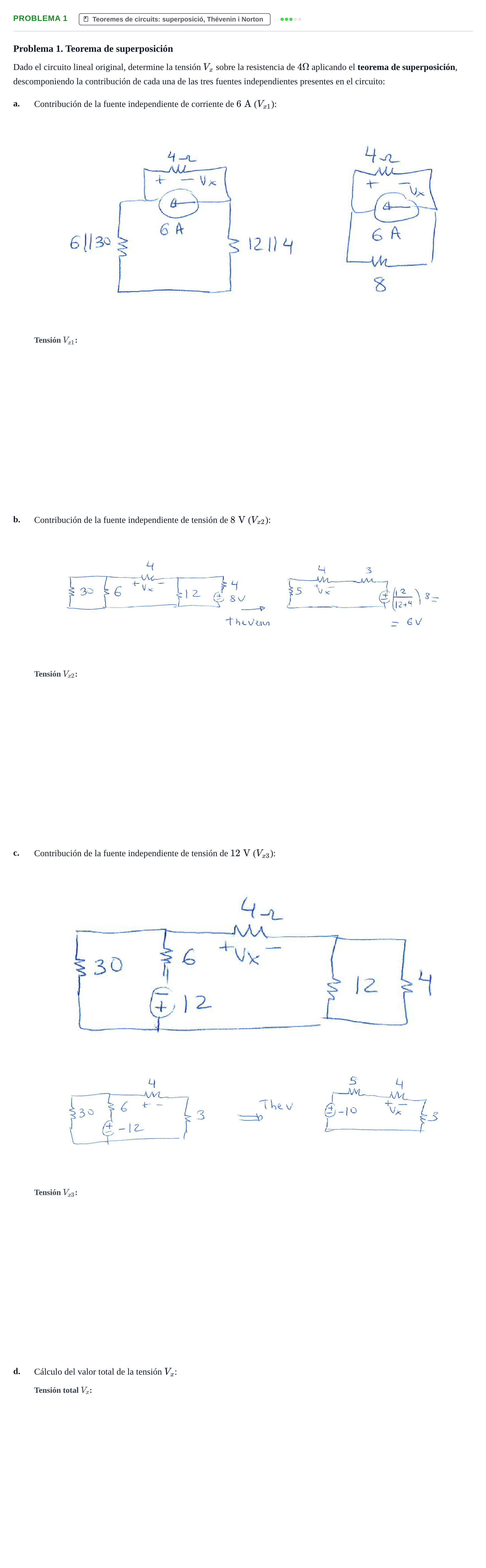

Dado el circuito lineal original, determine la tensión $V_x$ sobre la resistencia de $4\ \Omega$ aplicando el teorema de superposición, descomponiendo la contribución de cada una de las tres fuentes independientes presentes en el circuito:

a.

Contribución de la fuente independiente de corriente de $6\text{ A}$ ($V_{x1}$):

b.

Contribución de la fuente independiente de tensión de $8\text{ V}$ ($V_{x2}$):

c.

Contribución de la fuente independiente de tensión de $12\text{ V}$ ($V_{x3}$):

d.

Cálculo del valor total de la tensión $V_x$:
