Problema 4 · Electricitat i Electrònica UAB Examen Parcial de Electricidad y Electrónica (Segundo Parcial)

Problema 4. Matriz de parámetros de admitancia de cuadripolo

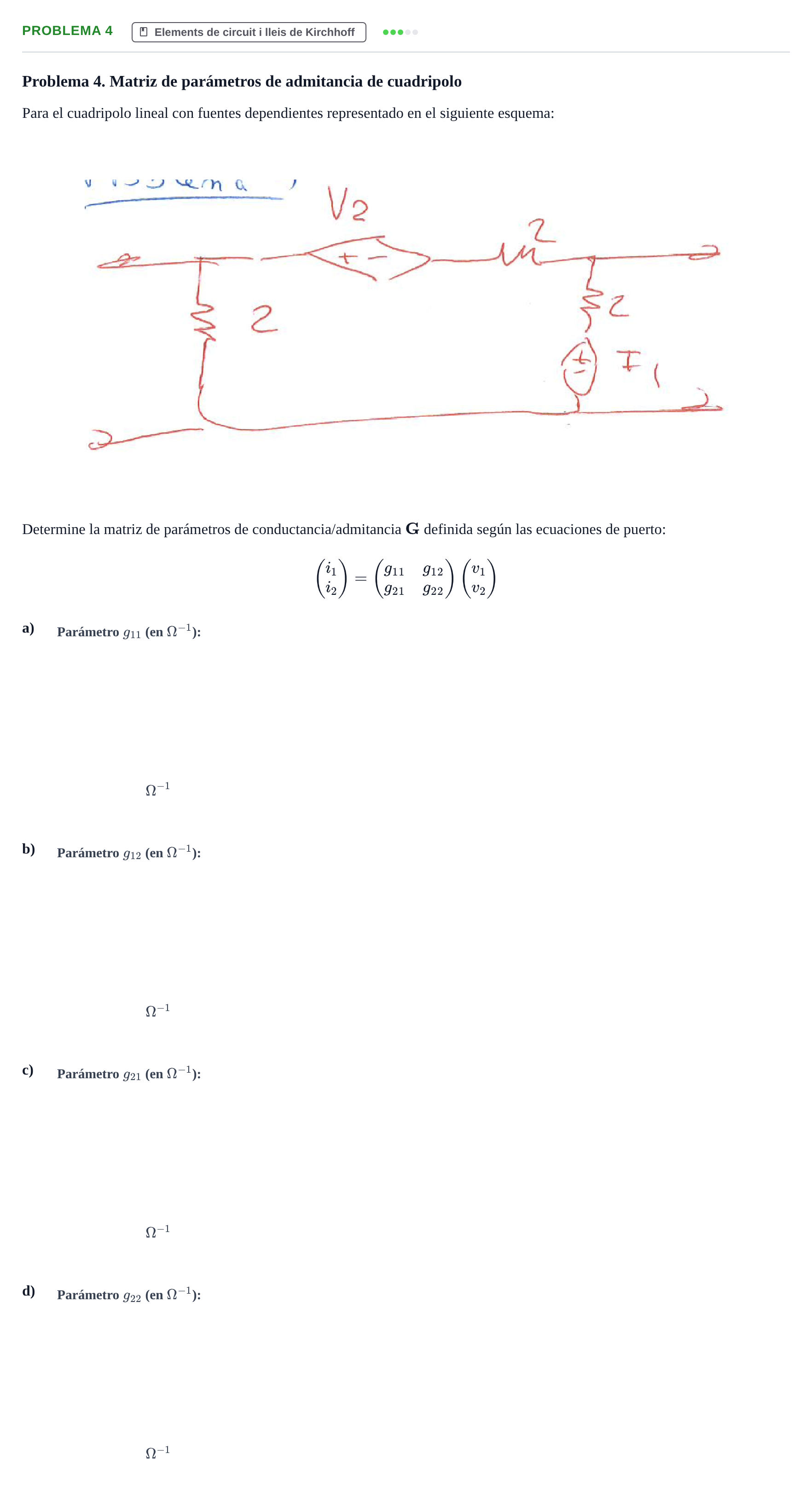

Para el cuadripolo lineal con fuentes dependientes representado en el siguiente esquema:

Determine la matriz de parámetros de conductancia/admitancia $\mathbf{G}$ definida según las ecuaciones de puerto:

$$\begin{pmatrix} i_1 \\ i_2 \end{pmatrix} = \begin{pmatrix} g_{11} & g_{12} \\ g_{21} & g_{22} \end{pmatrix} \begin{pmatrix} v_1 \\ v_2 \end{pmatrix}$$

a)

$\Omega^{-1}$

b)

$\Omega^{-1}$

c)

$\Omega^{-1}$

d)

$\Omega^{-1}$
